ABB Kompaktleistungsschalter 1SDA100467R1
Art.Nr.: 1569135
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

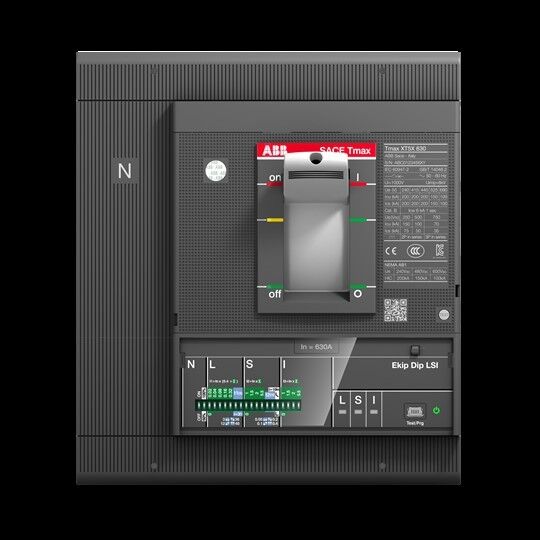

Kompaktleistungsschalter 1SDA100467R1
Hersteller: ABB
Hersteller-Art.Nr.: 1SDA100467R1
EAN: 8056221005449
Zolltarif: 85362090
Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),
Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).
Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.
| Merkmale: | |
| Bemessungsdauerstrom Iu | 630 A |
| Bemessungsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 252..630 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 630..6300 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 630..6300 A |
| Verlustleistung | 45 W |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | nein |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Geeignet für Hutschienenmontage | nein |
| Hutschienenmontage optional | nein |
| Mit Ausgelöstmelder | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 4 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Ausführung des Betätigungselements | Knebel |
| Komplettgerät mit Schutzeinheit | ja |
| Motorantrieb integriert | nein |
| Motorantrieb optional | ja |
| Schutzart (IP) | IP20 |
