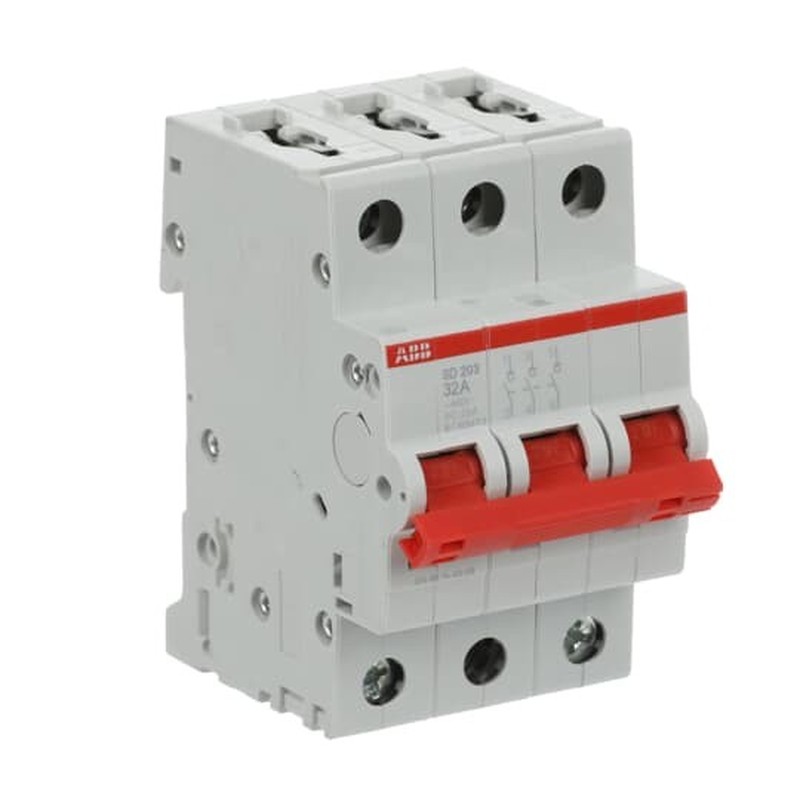

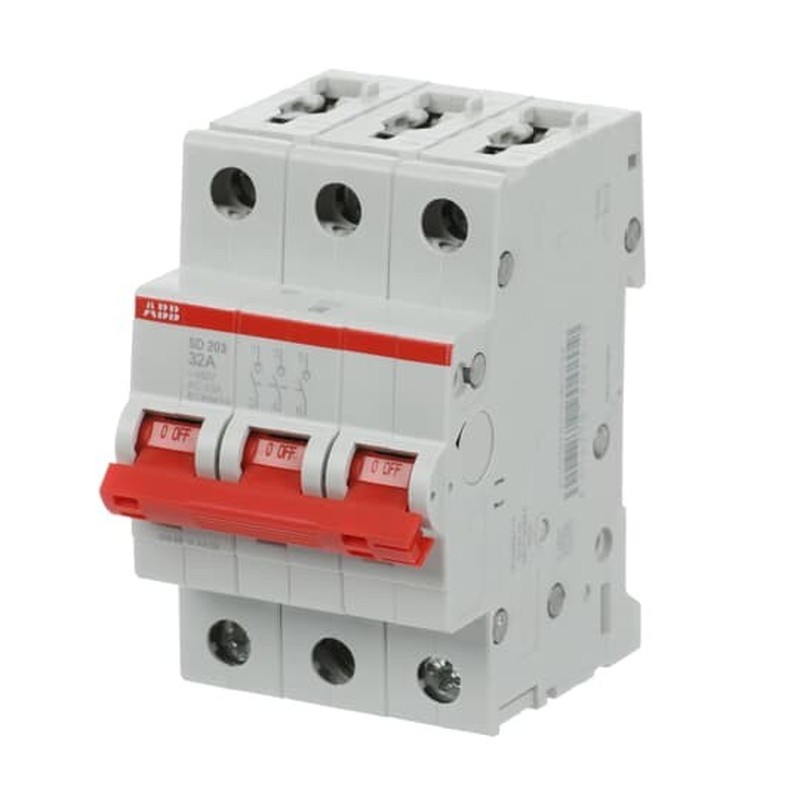

ABB Stotz S&J Lasttrennschalter SD203/32
35,07 €
% UVP 63,72 € (Sie sparen 44.96%)
Beschreibung "Lasttrennschalter SD203/32"
| Schaltfunktion | Ausschalter |
|---|---|
| Anzahl der Kontakte als Schließer | 3 |
| Polzahl | 3 |
| Bemessungsstrom | 32 A |
| Bemessungsspannung | 440 V |
| Min. Bemessungsspannung | 12 V |
| Bemessungsabschaltvermögen | 10 kA |
| Kurzschlussfestigkeit (Icw) | 25 kA |
| Spannungsart | sonstige |
| Mit Signallampe | nein |
| Farbe der Kalotte | grau |
| Breite in Teilungseinheiten | 3 |
| Einbautiefe | 69 mm |
| Schutzart (IP) | IP20 |
| Aufdruck/Kennzeichnung | ohne |
| Zwangstrennung (nach DIN VDE 0113) | ja |
Anmelden
ABB Stotz-Kontakt GmbH c/o PMA
Eppelheimer Straße 82
69123 Heidelberg
Deutschland
E-Mail: info.stotz@de.abb.com
https://www.abb.de
Installationshinweis gemäß § 13 NAV: Bitte beachten Sie, dass Geräte mit einer Nennspannung von 230 V abhängig von ihrer Leistungsaufnahme entweder mit einem Schutzkontaktstecker oder für den Festanschluss (ohne Stecker) geliefert werden. Verfügt das Gerät über einen Festanschluss, muss die Installation durch einen qualifizierten Fachbetrieb erfolgen.
Geräte mit einer Nennspannung von 400 V sind an einen geeigneten Starkstromanschluss anzuschließen und dürfen ausschließlich von einer Elektrofachkraft installiert werden.
Für Geräte mit einer Nennleistung von mehr als 12 kW ist vor der Installation die Zustimmung des zuständigen Netzbetreibers erforderlich. Bitte setzen Sie sich hierzu rechtzeitig mit Ihrem Netzbetreiber oder mit einem im Installateurverzeichnis des Netzbetreibers eingetragenen Installationsunternehmen in Verbindung. Ein solches Unternehmen unterstützt Sie bei der Beantragung und Einholung der notwendigen Genehmigung.
