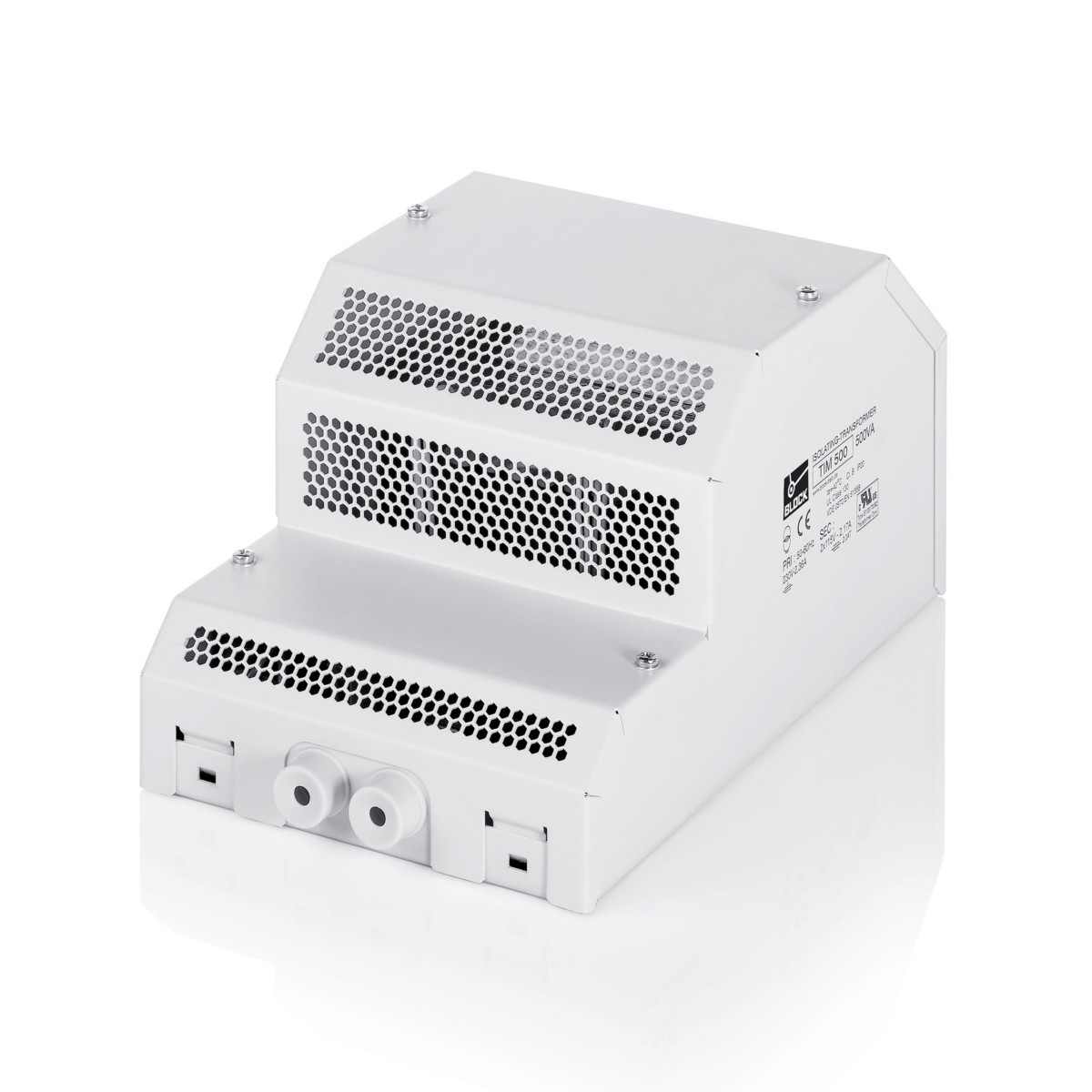

Block Trenntransformator TIM 1000
302,75 €
% UVP 340,94 € (Sie sparen 11.2%)
Beschreibung "Trenntransformator TIM 1000"
| Ausgeführt als Sicherheits-Transformator | nein |
|---|---|
| Ausgeführt als Trenn-Transformator | ja |
| Ausgeführt als Spar-Transformator | nein |
| Primärspannung 1 | 230 V |
| Sekundärspannung 1 | 115 V |
| Sekundärspannung 2 | 115 V |
| Sekundärspannung 10 | 115 V |
| Bemessungsscheinleistung | 1000 VA |
| Kurzschlussfest | ja |
| Breite | 283 mm |
| Höhe | 166 mm |
| Tiefe | 200 mm |
| Schutzart (IP) | IP20 |
| Ringkern | nein |
| Geeignet für Platinenmontage | nein |
| Geeignet für Reiheneinbau | nein |
Anmelden
BLOCK Transformatoren
Elektronik GmbH
Max-Planck-Str. 36-46
27283 Verden
Deutschland
E-Mail: info@block-trafo.de
https://www.block-trafo.de
Installationshinweis gemäß § 13 NAV: Bitte beachten Sie, dass Geräte mit einer Nennspannung von 230 V abhängig von ihrer Leistungsaufnahme entweder mit einem Schutzkontaktstecker oder für den Festanschluss (ohne Stecker) geliefert werden. Verfügt das Gerät über einen Festanschluss, muss die Installation durch einen qualifizierten Fachbetrieb erfolgen.
Geräte mit einer Nennspannung von 400 V sind an einen geeigneten Starkstromanschluss anzuschließen und dürfen ausschließlich von einer Elektrofachkraft installiert werden.
Für Geräte mit einer Nennleistung von mehr als 12 kW ist vor der Installation die Zustimmung des zuständigen Netzbetreibers erforderlich. Bitte setzen Sie sich hierzu rechtzeitig mit Ihrem Netzbetreiber oder mit einem im Installateurverzeichnis des Netzbetreibers eingetragenen Installationsunternehmen in Verbindung. Ein solches Unternehmen unterstützt Sie bei der Beantragung und Einholung der notwendigen Genehmigung.
