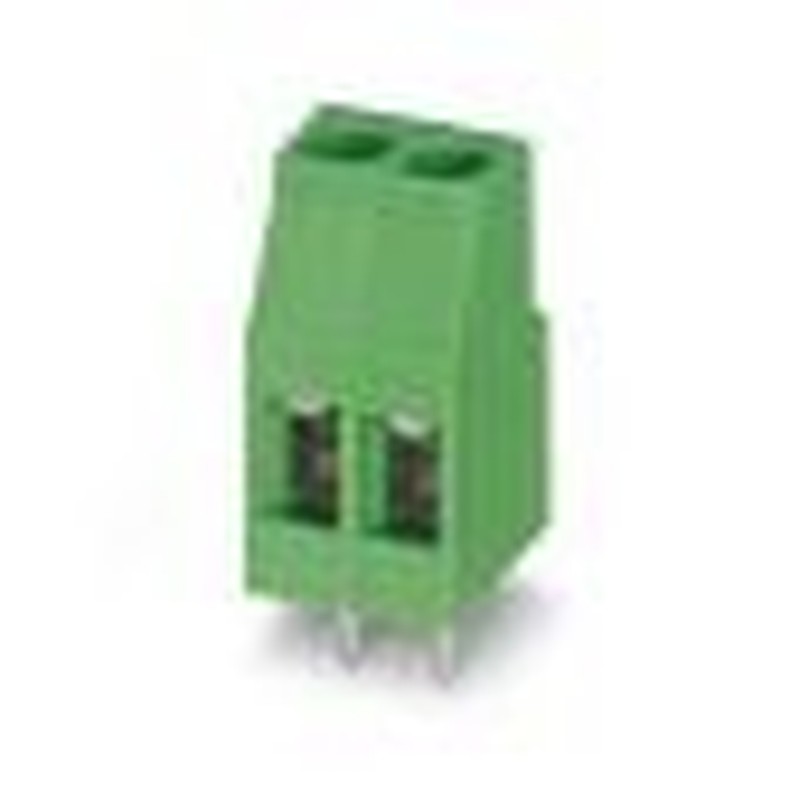

Phoenix Contact 1711026 MKDS 3/ 2 MKDS 3/ 3 GY7035
647,85 €
% UVP 1.148,83 € (Sie sparen 43.61%)
Beschreibung "1711026 MKDS 3/ 2 MKDS 3/ 3 GY7035"
| Höhe | 23 mm |
|---|---|
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse | 5 mm |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 400 V |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..1,5 mm² |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser Anschlusspin | 1,3 mm |
| Länge des Pins | 5 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -40..105 °C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
