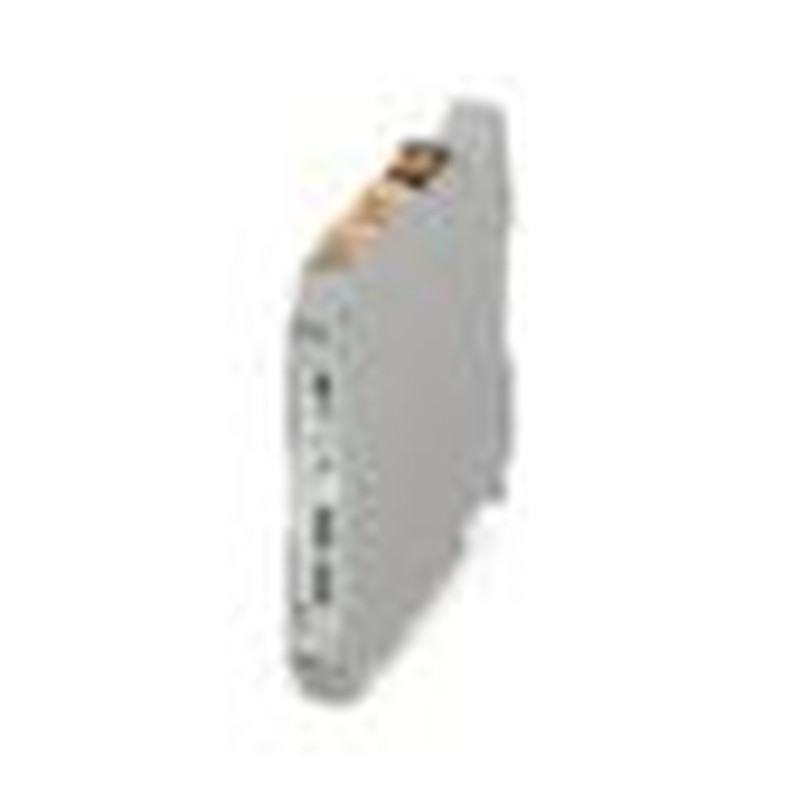

Phoenix Contact 3-Wege-Trennverstärker MACX MCR-UI #2811569
331,01 €
% UVP 544,31 € (Sie sparen 39.19%)
Beschreibung "3-Wege-Trennverstärker MACX MCR-UI #2811569"
| Art der Spannungsversorgung | sonstige |
|---|---|
| Bemessungsversorgungsspannung bei AC | 19,2..253 V |
| Bemessungsversorgungsspannung bei DC | 19,2..253 V |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV | 1 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 1 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV | 1 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV | 1 |
| Anzahl der Eingangsbereiche -1 V ... +1 V | 1 |
| Anzahl der Eingangsbereiche -2 V ... +2 V | 1 |
| Anzahl der Eingangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Eingangsbereiche -20 V ... +20 V | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV | 1 |
| Anzahl der Eingangsbereiche 0 V ... 1 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 2 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 1 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA | 1 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA | 1 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V | 1 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 2,5 V | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 5 mA | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche -5 mA ... +5 mA | 1 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA | 1 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Kanäle | 1 |
| Störmeldeausgang | nein |
| Eigensicher nach EN 60947-5-6 NAMUR | nein |
| Galvanische Trennung zwischen den Eingängen | nein |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen Ausgang zu Ausgang | nein |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Höhe | 107,9 mm |
| Breite | 12,5 mm |
| Tiefe | 113,7 mm |
| Leistungsaufnahme | 0,8 W |
| Bürde | 600..1000 Ohm |
| Betriebstemperatur | -20..70 °C |
| Temperaturdrift | 0,0075 %/K |
| Gerätebauform | Einbaugerät |
| Ausführung des elektrischen Anschlusses | sonstige |
| Montageart | Schnappbefestigung Tragschiene |
| Schutzart (IP) | IP20 |
