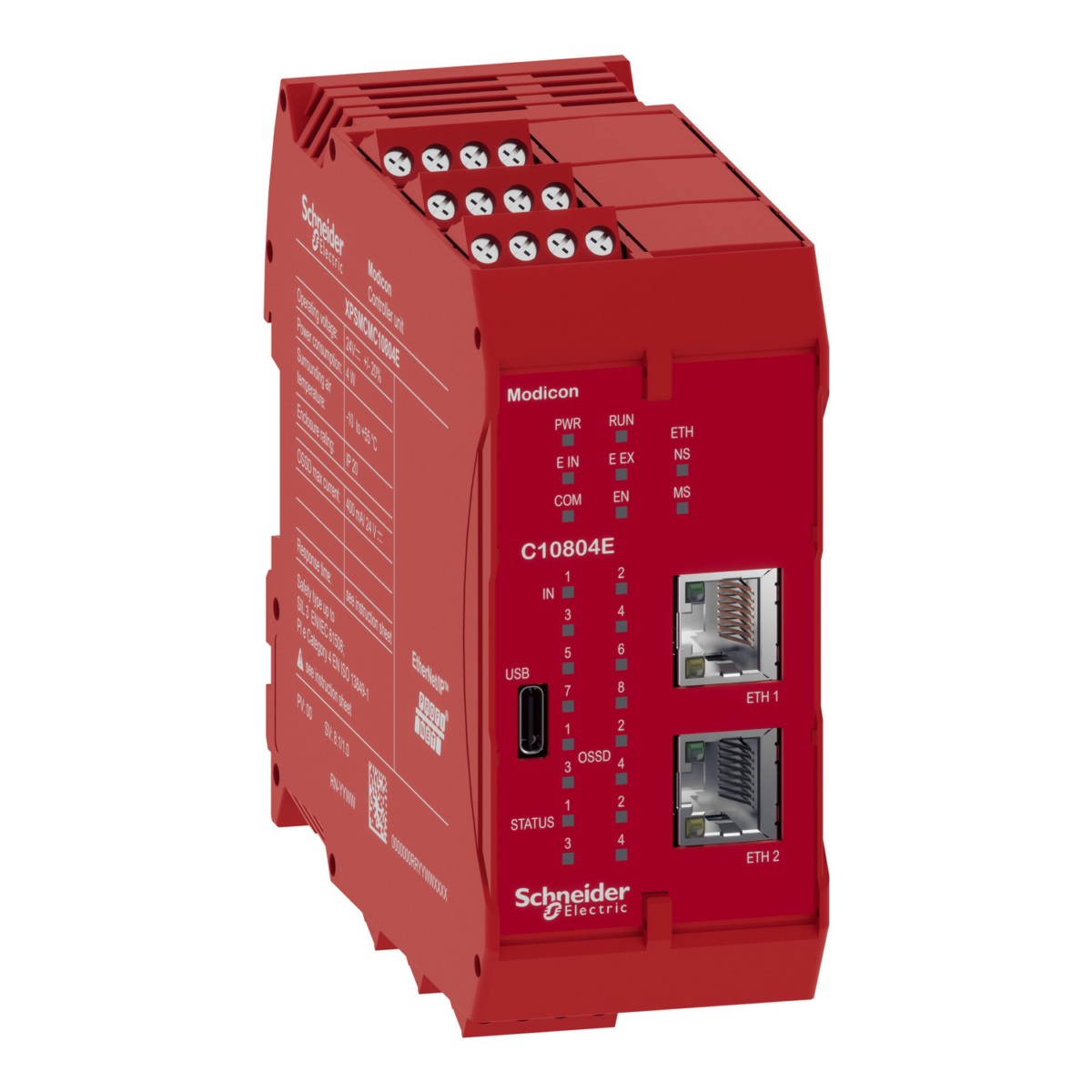

Schneider Electric Sich-Controller CPU2 XPSMCMC10804BE
735,07 €
% UVP 1.479,17 € (Sie sparen 50.31%)
Beschreibung "Sich-Controller CPU2 XPSMCMC10804BE"
| Ausführung | Grundgerät |
|---|---|
| Tragschienenmontage möglich | ja |
| Mit abnehmbaren Klemmen | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Spannungsart der Versorgungsspannung | DC |
| Versorgungsspannung bei DC | 24 V |
| Geeignet zur Überwachung von Positionsschaltern | ja |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | ja |
| Geeignet zur Überwachung von Ventilen | ja |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | ja |
| Geeignet zur Überwachung von taktilen Sensoren | ja |
| Geeignet zur Überwachung von Magnetschaltern | ja |
| Geeignet zur Überwachung von Näherungsschaltern | ja |
| Auswertung der Eingänge | ein- und zweikanalig |
| Leistungsaufnahme | 3 W |
| Mit Starteingang | ja |
| Mit Mutingfunktion | ja |
| Mit Rückführkreis | ja |
| Steuerspannungsart 1 | AC/DC |
| Steuerspannung 1 | 24 V |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 4 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 4 |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung bei DC | 24 V |
| Sicherheitstyp nach IEC 61496-1 | 4 |
| Stoppkategorie nach IEC 60204 | 0 + 1 |
| Performance Level nach EN ISO 13849-1 | Level e |
| SIL nach IEC 61508 | 3 |
| Mit Zulassung für BG BIA | nein |
| Mit Zulassung nach UL | ja |
| Breite | 45 mm |
| Höhe | 108 mm |
| Tiefe | 114,5 mm |
| Mit TÜV-Zulassung | ja |
