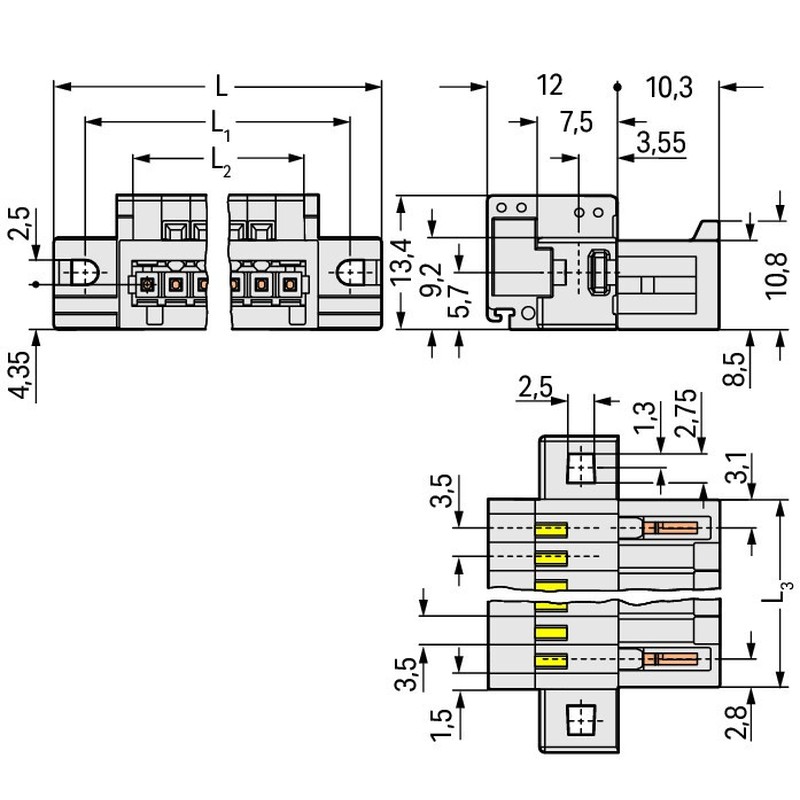

WAGO GmbH & Co. KG Stiftleiste 734-306/019-000
184,45 €
% UVP 283,22 € (Sie sparen 34.87%)
Beschreibung "Stiftleiste 734-306/019-000"
| Verbindungsart | Leiterplatte zu Leiterplatte |
|---|---|
| Kontaktausführung | Stift |
| Polzahl | 6 |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 3,5 mm |
| Rastermaß der Anschlüsse | 3,5 mm |
| Winkel Kontakt/Leiteranschluss | 180° (horizontal) |
| Bemessungsstrom In | 10 A |
| Bemessungsspannung | 160 V |
| Bemessungsstoßspannung | 2,5 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,8..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..1,5 mm² |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anschließbare Kabeltype | Rundkabel |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Gehäuses | Kunststoff |
| Beschichtung Gehäuse | unbeschichtet |
| Gehäusefarbe | grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Mit Schutzleiter | nein |
| Betriebstemperatur | -60..100 °C |
| Schutzart (IP), montiert | IP10 |
