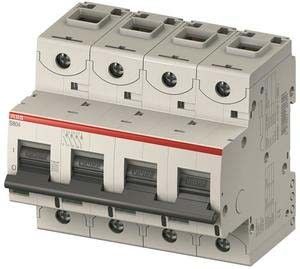

ABB Sicherungsautomat S804C-C16
Art.Nr.: 551628
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Sicherungsautomat S804C-C16
Hersteller: ABB
Hersteller-Art.Nr.: 2CCS884001R0164
EAN: 7612271212476
Ursprung: Schweiz
Zolltarif: 85362010
Die Hochleistungs-Sicherungsautomaten der Baureihe S800C schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 25 kA bei 240/415 V AC. Zudem kann er für Spannungen bis zu 254/440 V AC und für Gleichspannungen einge-setzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800C entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlö-schung ist Ihre Installation mit dem S800C bestens abgesichert.
| Merkmale: | |
| Einbautiefe | 82,5 mm |
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 4 |
| Anzahl der abgesicherten Pole | 4 |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 15 kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 25 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 25 kA |
| Frequenz | 50..60 Hz |
| Verlustleistung | 12,4 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 6 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25..60 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0..50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0..70 mm² |
| Explosionsgeschützt | nein |
