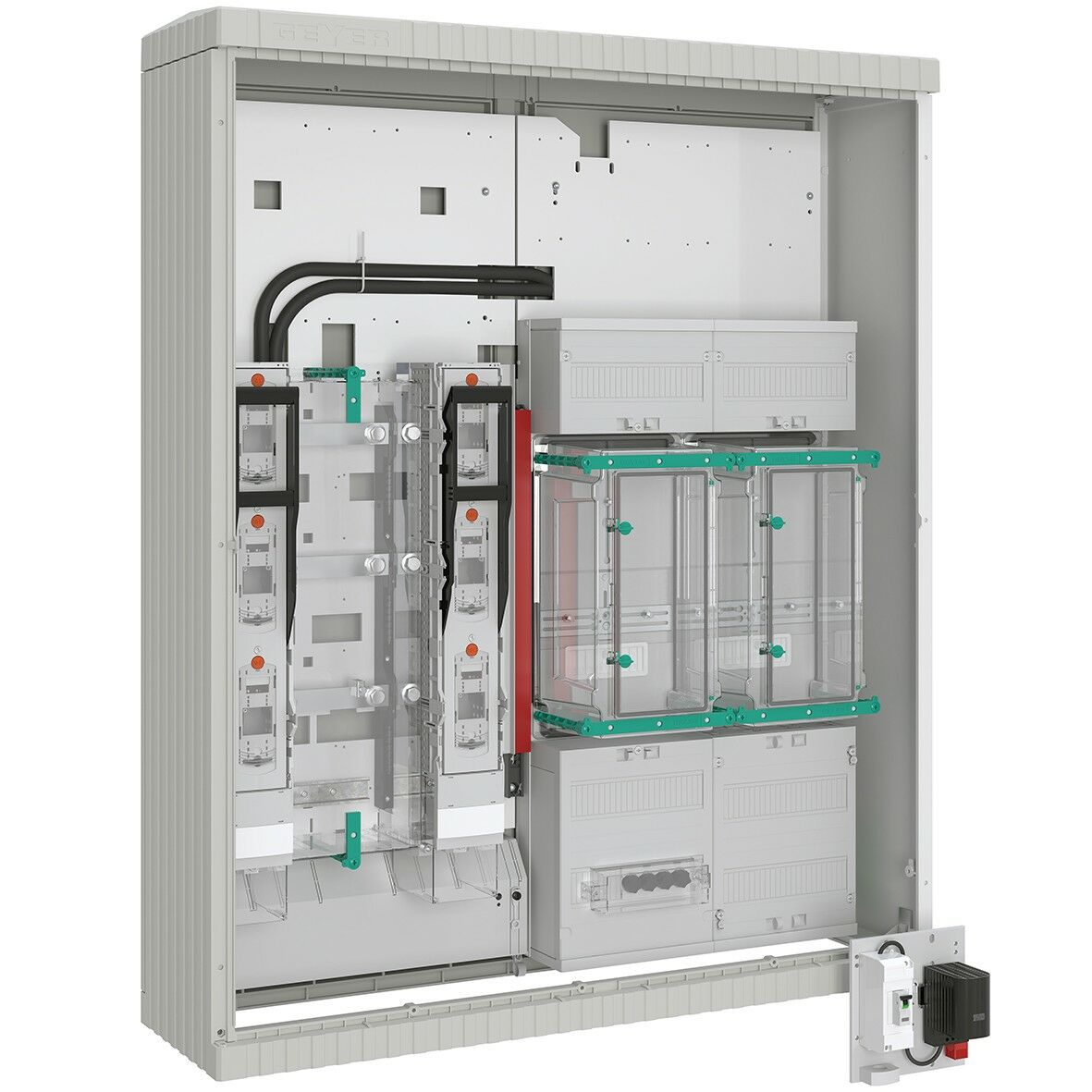

ABN SIF Wandlerschrank SG132X0553

bestehend aus: Gehäuse H x B x T (mm): 1355 x 1110 x 315: - Glasfaser verstärktes Polyester FS 833.5 nach DIN 16913, IP44, ähnlich RAL 7035 - Kunststoffmontageplatte 6 mm - Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln - Ohne Sockel Leistungsteil H x B (mm): 900 x 500: - Wandlerraum, netz- und anlagenseitiger Anschlussraum (NAR/AAR): Unterkonstruktion Montageplatte (PVC 6 mm), Primärkupferschienen Cu 30 x 10 mm verzinnt und vernickelt, PEN-Schiene mit V-Anschlussklemmen 185 mm² und Berührschutzabdeckung - Wandlerraum mit Klarsicht-Wandlerabdeckung, plombierbar, rundum geschlossen, inkl. Wandlerlasche (170 x 30 x 10 mm) gemäß Form A nach DIN VDE 0603-2-2, Bohrungsabstand 130 mm und Sekundärverdrahtung, inkl. Leerplatz für Überpsannungsschutz - Netzseitige Trennstelle (links): NH2-Sicherungslastschaltleiste, 3-polig schaltbar, mit V-Anschlussklemmen 185 mm² - Anlagenseitige Trennstelle (im AAR): NH2-Sicherungslastschaltleiste, 3-polig schaltbar, mit V-Anschlussklemmen 185 mm² und 1x Leerplatz für weitere NH2-Sicherungslastschaltleiste oder Überspannungsschutz Messteil H x B x T (mm): 900 x 500: - Anlagenseitiger Anschlussraum (AAR, oben), H x B (mm): 2x 150 x 250, mit perforierter 3-Punkt-Haube und Gerätetragschiene, ohne Gerätebestückung - Wandler-Zählerplatz, H x B (mm): 375 x 250, 3-Punkt mit Sekundärverdrahtung und verdrahteter Spannungsversorgungsstecker (FKCOR 2,5/3 ST 5,08) - Wandlerzusatzraum, H x B (mm): 300 x 250, mit geschlossener 3-Punkt-Haube, bestückt mit Spannungspfadsicherung D01 3-polig + 1-polig (für Gateway) unter einer Klarsichthaube und Prüfklemme und Sekundärverdrahtung - Anlagenseitiger Anschlussraum (AAR, oben), H x B (mm): 150 x 250, mit offener 3-Punkt-Haube, Abdeckstreifen und Gerätetragschiene, ohne Gerätebestückung - TRE-Platz, H x B (mm): 150 x 250, 3-Punkt mit Steuerverdrahtung - APZ-Raum, H x B (mm): 300 x 250, mit LexCom Home-Mediamontageplatte und Gerätetragschiene, bestückt mit RJ45-Buchse und verdrahtetem Spannungsversorgungsstecker (FKCOR 2,5/3 ST 5,08) Schaltschrankheizung: - Schaltschrankheizung für KVS, zur Vermeidung von Kondensfeuchtigkeit - 230 V, 33 W, thermostatisch gesteuert - Montage im Sockel
