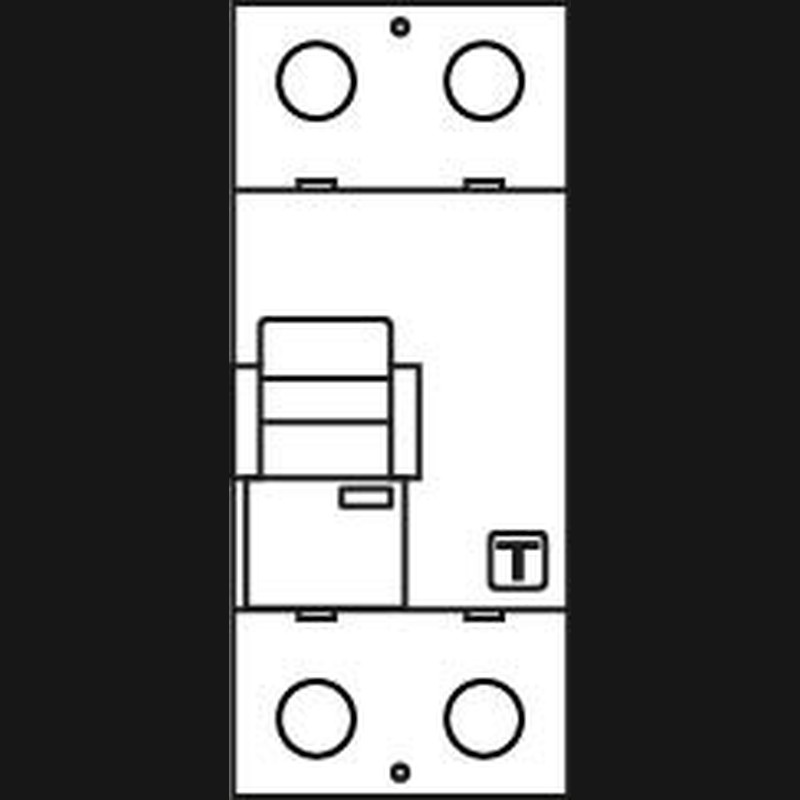

Doepke Fehlerstromschutzschalter DFS 2025-2/0,30-A KV
163,76 €
% UVP 239,55 € (Sie sparen 31.64%)
Beschreibung "Fehlerstromschutzschalter DFS 2025-2/0,30-A KV"
| Polzahl | 2 |
|---|---|
| Bemessungsspannung | 230 V |
| Bemessungsstrom | 25 A |
| Bemessungsfehlerstrom | 0,3 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 0,5 W |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | A |
| Selektiver-Typ | nein |
| Kurzzeitverzögerter Typ | ja |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Mit Verriegelungsvorrichtung | ja |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | ja |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 2 |
| Einbautiefe | 69 mm |
| Umgebungstemperatur während des Betriebs | -25..40 °C |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5..50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5..50 mm² |
| RAL-Nummer (ähnlich) | 7035 |
| Explosionsgeschützt | nein |
Anmelden
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
26506 Norden
Deutschland
E-Mail: info@doepke.de
https://www.doepke.de
Installationshinweis gemäß § 13 NAV: Bitte beachten Sie, dass Geräte mit einer Nennspannung von 230 V abhängig von ihrer Leistungsaufnahme entweder mit einem Schutzkontaktstecker oder für den Festanschluss (ohne Stecker) geliefert werden. Verfügt das Gerät über einen Festanschluss, muss die Installation durch einen qualifizierten Fachbetrieb erfolgen.
Geräte mit einer Nennspannung von 400 V sind an einen geeigneten Starkstromanschluss anzuschließen und dürfen ausschließlich von einer Elektrofachkraft installiert werden.
Für Geräte mit einer Nennleistung von mehr als 12 kW ist vor der Installation die Zustimmung des zuständigen Netzbetreibers erforderlich. Bitte setzen Sie sich hierzu rechtzeitig mit Ihrem Netzbetreiber oder mit einem im Installateurverzeichnis des Netzbetreibers eingetragenen Installationsunternehmen in Verbindung. Ein solches Unternehmen unterstützt Sie bei der Beantragung und Einholung der notwendigen Genehmigung.
Weitere Artikel vom Hersteller Doepke
Polzahl (gesamt)=4Anzahl der abgesicherten Pole=3Bemessungsspannung=400 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=25 ABemessungsfehlerstrom=0,03 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=15,1 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=BMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=4,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²

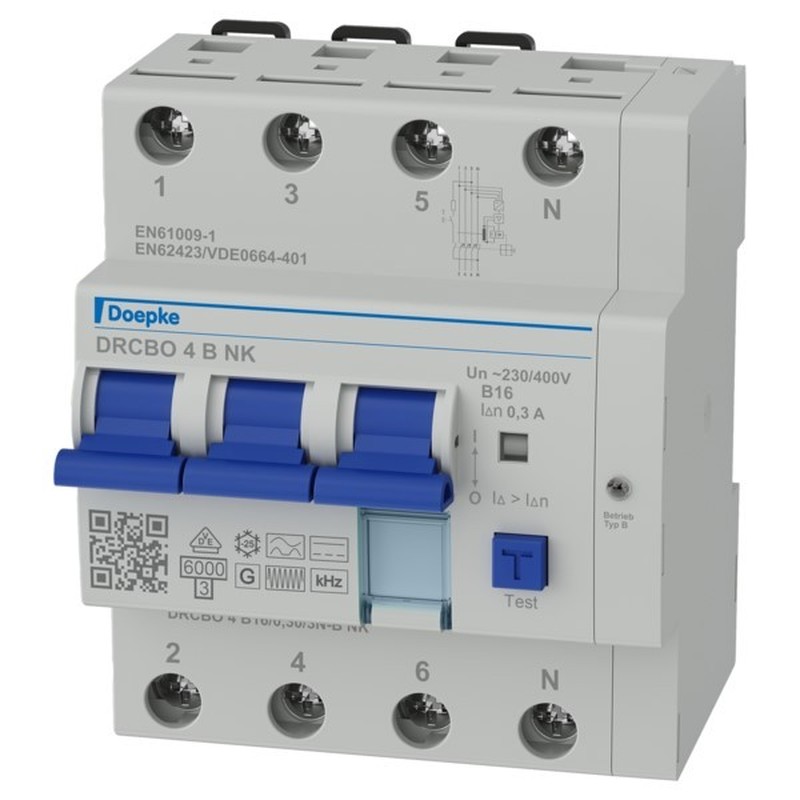

Polzahl (gesamt)=4Anzahl der abgesicherten Pole=3Bemessungsspannung=400 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=16 ABemessungsfehlerstrom=0,3 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=9,1 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=BMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=4,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²
Bemessungsbetriebsspannung=400 VBemessungsbetriebsstrom=63 AGebrauchskategorie nach EN IEC 60947-4-1=AC-3Bemessungsbetätigungsspannung=230 VSpannungsart der Betriebsspannung=ACSpannungsart der Betätigungsspannung=ACAnzahl der Kontakte als Schließer=4Max. Glühlampenlast=8000 WMax. Leuchtstofflampenlast=5100 VAMax. Leuchtstofflampenlast (Duo-Schaltung)=8120 VAMax. Leuchtstofflampenlast (parallel kompensiert)=3740 VASchieber für Handschaltung=neinBreite in Teilungseinheiten=3Einbautiefe=60 mmZusatzeinrichtungen möglich=jaMit Tag-/Nachtfunktion=neinBrummfrei=neinSchutzart (IP)=IP20

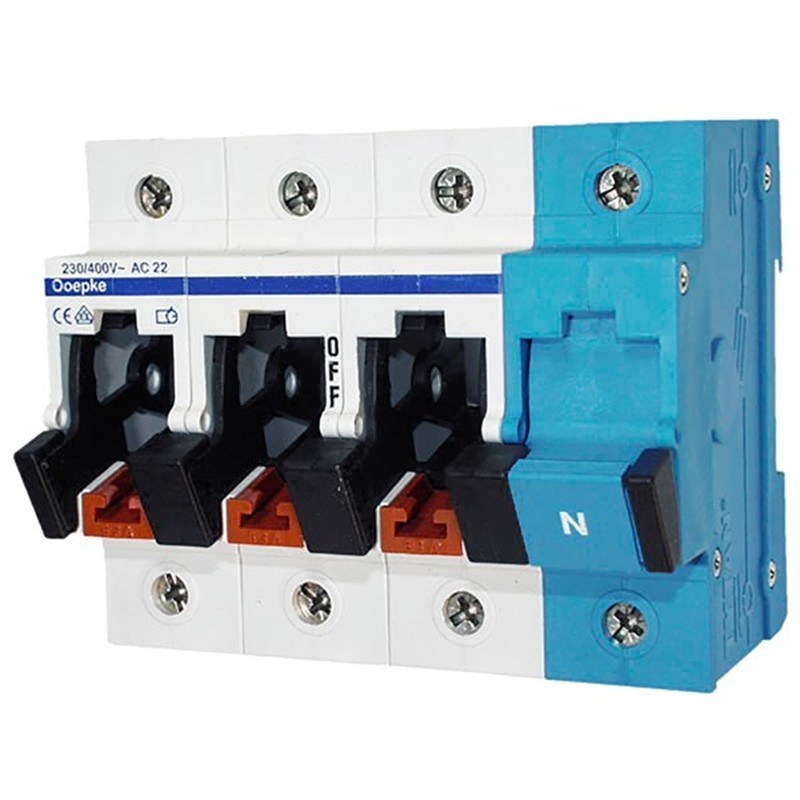

Polzahl=4Baugröße=D02Bemessungsspannung=400 VBemessungsstrom=63 A
Polzahl=4Bemessungsspannung=400 VBemessungsstrom=16 ABemessungsfehlerstrom=0,03 ABemessungsisolationsspannung Ui=400 VBemessungsstoßspannungsfestigkeit Uimp=4 kVVerlustleistung=2,8 WMontageart=DIN-SchieneFehlerstrom-Typ=BSelektiver-Typ=neinKurzzeitverzögerter Typ=jaKurzschlussfestigkeit (Icw)=10 kAStoßstromfestigkeit=3 kASpannungsart=ACMit Verriegelungsvorrichtung=jaFrequenz=50 HzZusatzeinrichtungen möglich=jaSchutzart (IP)=IP20Breite in Teilungseinheiten=4Einbautiefe=69 mmUmgebungstemperatur während des Betriebs=-25..60 °CVerschmutzungsgrad=2Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm²RAL-Nummer (ähnlich)=7035Explosionsgeschützt=nein

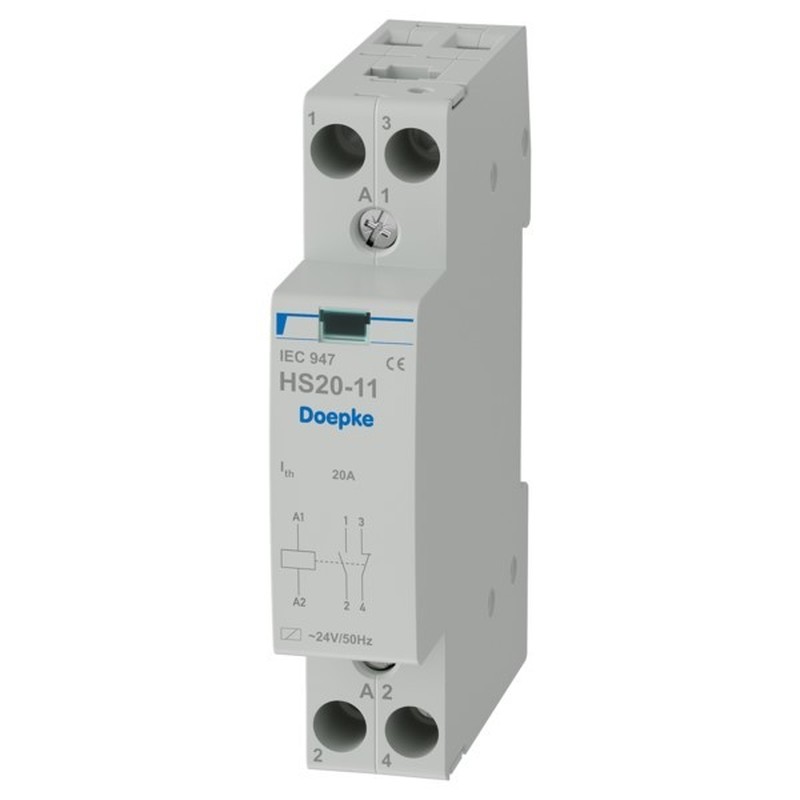

Bemessungsbetriebsspannung=400 VBemessungsbetriebsstrom=20 AGebrauchskategorie nach EN IEC 60947-4-1=AC-3Bemessungsbetätigungsspannung=24 VSpannungsart der Betriebsspannung=ACSpannungsart der Betätigungsspannung=ACAnzahl der Kontakte als Schließer=1Anzahl der Kontakte als Öffner=1Max. Glühlampenlast=2160 WMax. Leuchtstofflampenlast=935 VAMax. Leuchtstofflampenlast (Duo-Schaltung)=2320 VAMax. Leuchtstofflampenlast (parallel kompensiert)=1020 VASchieber für Handschaltung=neinBreite in Teilungseinheiten=1Einbautiefe=60 mmZusatzeinrichtungen möglich=neinMit Tag-/Nachtfunktion=neinBrummfrei=neinSchutzart (IP)=IP20
Polzahl=4Bemessungsspannung=400 VBemessungsstrom=40 ABemessungsfehlerstrom=0,3 ABemessungsisolationsspannung Ui=400 VBemessungsstoßspannungsfestigkeit Uimp=4 kVVerlustleistung=5,2 WMontageart=DIN-SchieneFehlerstrom-Typ=B+Selektiver-Typ=neinKurzzeitverzögerter Typ=jaKurzschlussfestigkeit (Icw)=6 kAStoßstromfestigkeit=3 kASpannungsart=ACMit Verriegelungsvorrichtung=jaFrequenz=50 HzZusatzeinrichtungen möglich=jaSchutzart (IP)=IP20Breite in Teilungseinheiten=4Einbautiefe=69 mmUmgebungstemperatur während des Betriebs=-25..40 °CVerschmutzungsgrad=2Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm²RAL-Nummer (ähnlich)=7035Explosionsgeschützt=nein

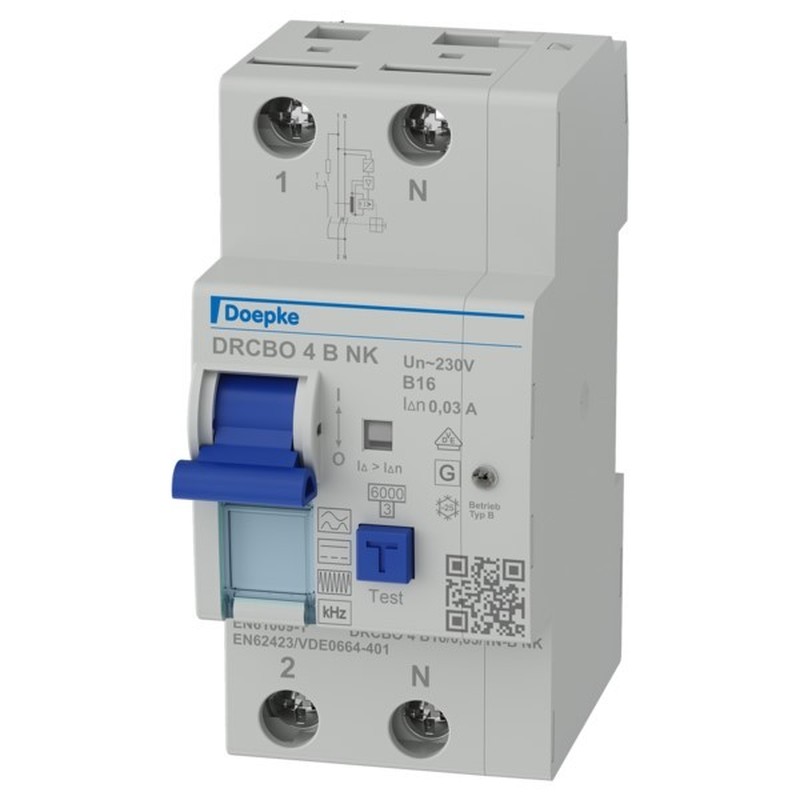

Polzahl (gesamt)=2Anzahl der abgesicherten Pole=1Bemessungsspannung=230 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=16 ABemessungsfehlerstrom=0,03 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=4,5 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=BMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=2,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²
Polzahl (gesamt)=2Anzahl der abgesicherten Pole=1Bemessungsspannung=230 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=13 ABemessungsfehlerstrom=0,03 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=4 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=CMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=2,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²

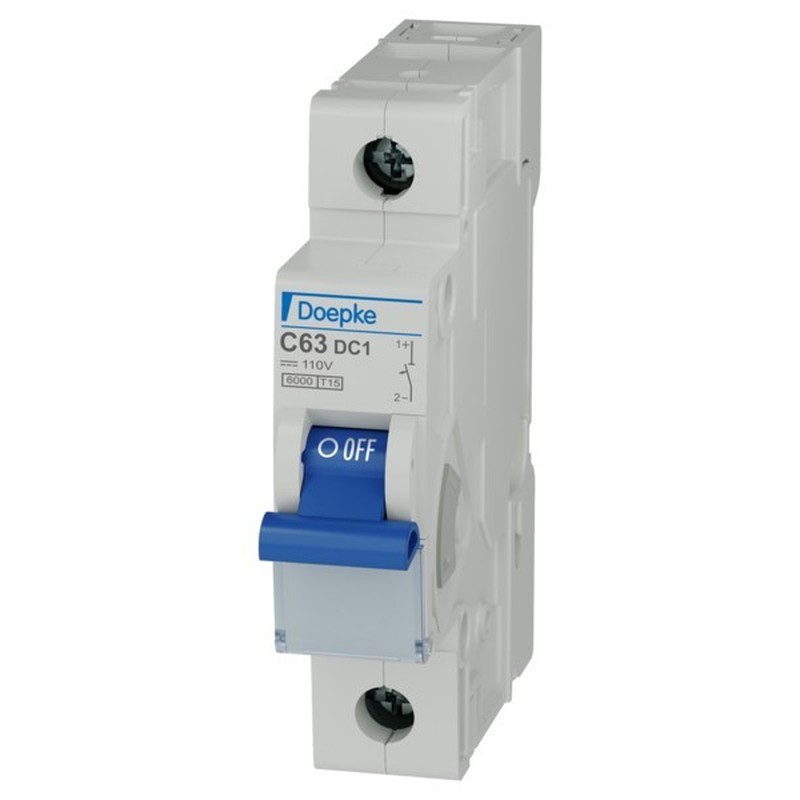

Einbautiefe=68 mmAuslösecharakteristik=CPolzahl (gesamt)=1Anzahl der abgesicherten Pole=1Bemessungsstrom=63 ABemessungsspannung=125 VBemessungsisolationsspannung Ui=2 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V=6 kASpannungsart=DCBemessungsschaltvermögen Icn nach EN 60898 bei 400 V=6 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V=0 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V=0 kAFrequenz=0 HzVerlustleistung=0 WUnterputzmontage=neinMitschaltender Neutralleiter=neinÜberspannungskategorie=3Verschmutzungsgrad=2Zusatzeinrichtungen möglich=jaBreite in Teilungseinheiten=1Schutzart (IP)=IP20Umgebungstemperatur während des Betriebs=-25..55 °CAnschließbarer Leiterquerschnitt mehrdrähtig=1,5..25 mm²Anschließbarer Leiterquerschnitt eindrähtig=0,5..25 mm²Explosionsgeschützt=nein
