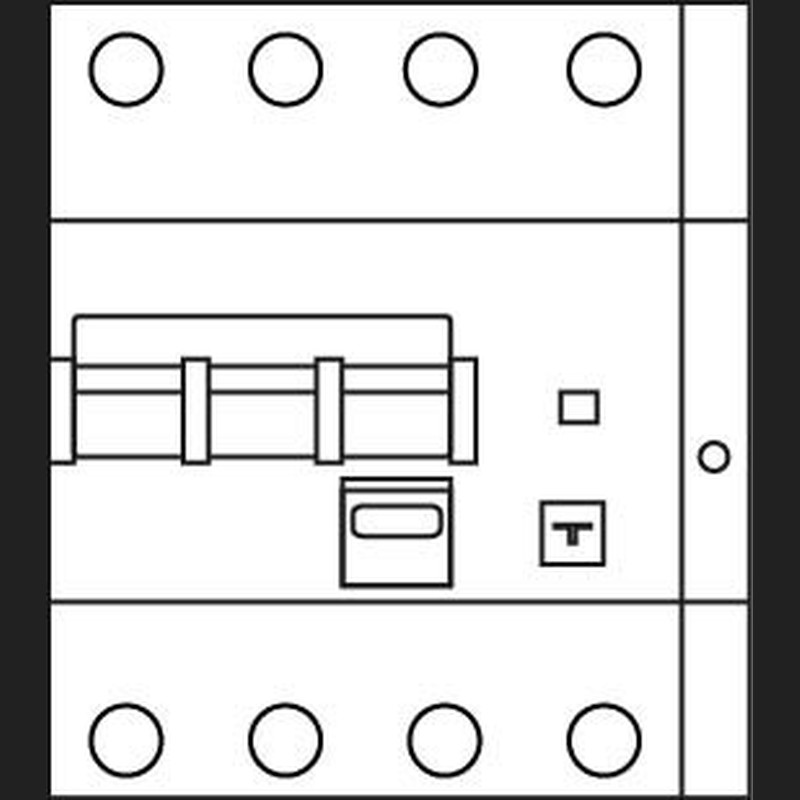

Doepke FI/LS-Kombination DRCBO4B25/0,03/3NBNK
821,87 €
% UVP 1.129,19 € (Sie sparen 27.22%)
Beschreibung "FI/LS-Kombination DRCBO4B25/0,03/3NBNK"
| Polzahl (gesamt) | 4 |
|---|---|
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 25 A |
| Bemessungsfehlerstrom | 0,03 A |
| Fehlerstrom-Typ | B |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 15,1 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | kurzzeitverzögert |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | B |
| Mitschaltender Neutralleiter | ja |
| Mit Verriegelungsvorrichtung | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25..40 °C |
| Breite in Teilungseinheiten | 4,5 |
| Einbautiefe | 67 mm |
| Unterputzmontage | nein |
| Fehlauslöseschutz | nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
