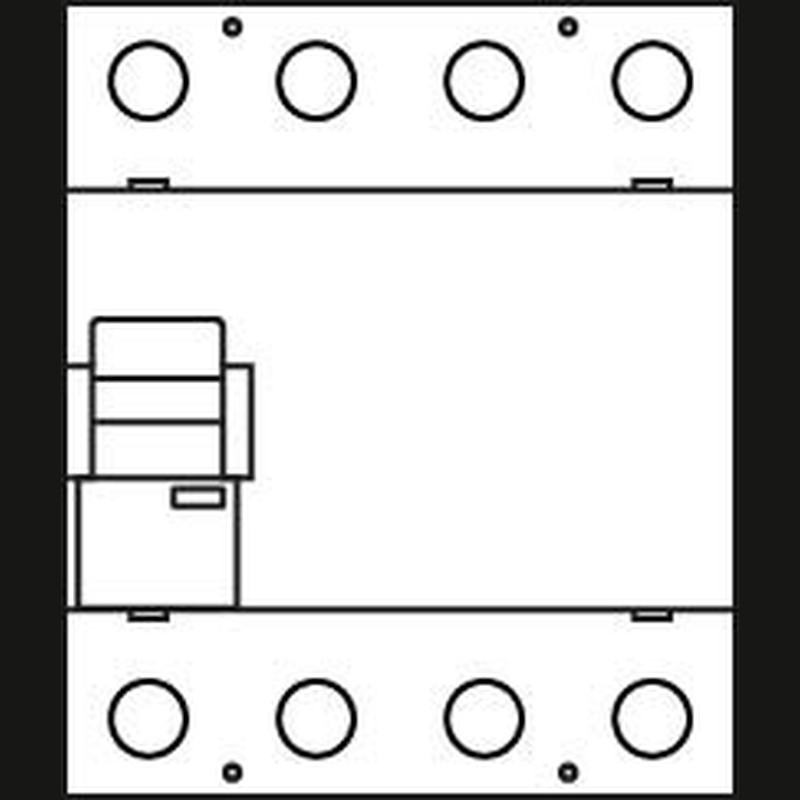

Doepke Lasttrennschalter DHS 4-100
170,16 €
% UVP 284,17 € (Sie sparen 40.12%)
Beschreibung "Lasttrennschalter DHS 4-100"
| Ausführung als Hauptschalter | nein |
|---|---|
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 400 V |
| Bemessungsbetriebsspannung | 230..400 V |
| Bemessungsdauerstrom Iu | 100 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 0 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 10 kA |
| Schaltleistung bei 400 V | 47,1 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 10 kA |
| Polzahl | 4 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung | nein |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | sonstige |
| Ausführung des Betätigungselements | Kipphebel |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | nein |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Breite | 72 mm |
| Höhe | 85 mm |
| Tiefe | 75 mm |
| Breite in Teilungseinheiten | 4 |
