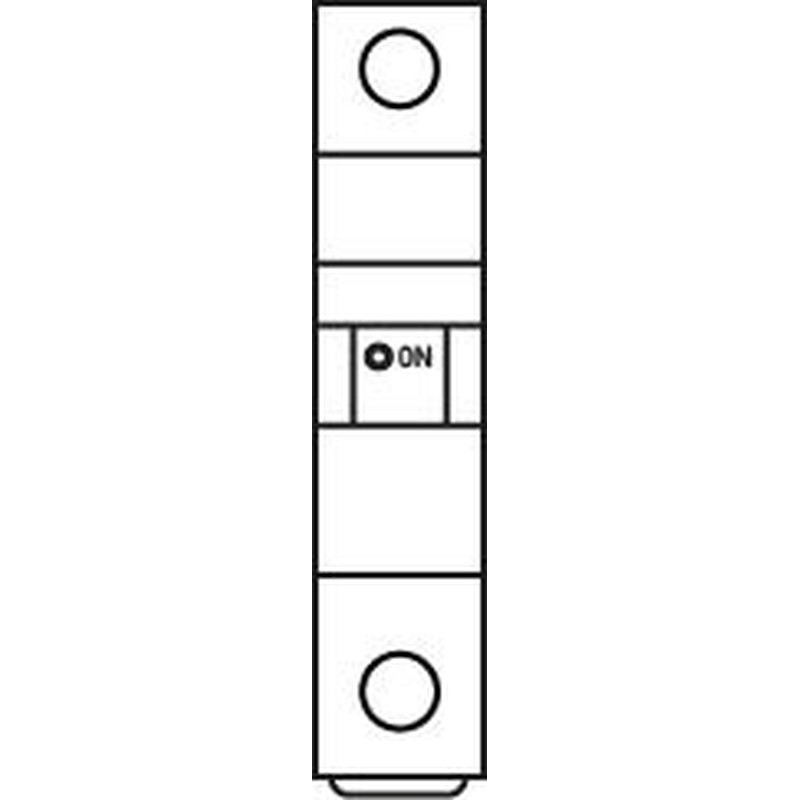

Doepke LS-Schalter DLS 6hdc C63-1
82,00 €
% UVP 136,49 € (Sie sparen 39.92%)
Beschreibung "LS-Schalter DLS 6hdc C63-1"
| Einbautiefe | 68 mm |
|---|---|
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 125 V |
| Bemessungsisolationsspannung Ui | 2 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Spannungsart | DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 0 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 0 kA |
| Frequenz | 0 Hz |
| Verlustleistung | 0 W |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 1 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25..55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5..25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5..25 mm² |
| Explosionsgeschützt | nein |
