Doepke Schwimmschalter Champ 1 GS-L 03 m
31,01 €
% UVP 79,02 € (Sie sparen 60.76%)
Beschreibung "Schwimmschalter Champ 1 GS-L 03 m"
| Geeignet für Trinkwasser | nein |
|---|---|
| Geeignet für Regenwasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Fäkalien | nein |
| Geeignet für Haushaltsabwasser | nein |
| Geeignet für Kondenswasser | ja |
| Geeignet für Glykol | ja |
| Messbereich | 0 mm |
| Ablesbar | nein |
| Mit Display | nein |
| Schaltdifferenz einstellbar | nein |
| Differenzbereich/Schalthysterese | 0 mm |
| Eintauchtiefe | 0 mm |
| Montage vertikal | nein |
| Montage horizontal | ja |
| Ausführung Aufnehmer/Fühler | sonstige |
| Montageart | oberhalb des Schachts hängend |
| Material Schwimmer | Kunststoff |
| Anschluss | sonstige |
| Max. Spannung der Kontakte | 250 V |
| Max. Kontaktbelastung | 10 A |
| Max. Mediumtemperatur (Dauerbetrieb) | 50 °C |
| Min. spezifische Masse Flüssigkeit | 970 kg/m³ |
| Max. Arbeitsdruck | 1 bar |
| Schutzart (IP) | IP68 |
| Schutzart (NEMA) | 6P |
| Explosionsgeschützt | nein |
Anmelden
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
26506 Norden
Deutschland
E-Mail: info@doepke.de
https://www.doepke.de
Installationshinweis gemäß § 13 NAV: Bitte beachten Sie, dass Geräte mit einer Nennspannung von 230 V abhängig von ihrer Leistungsaufnahme entweder mit einem Schutzkontaktstecker oder für den Festanschluss (ohne Stecker) geliefert werden. Verfügt das Gerät über einen Festanschluss, muss die Installation durch einen qualifizierten Fachbetrieb erfolgen.
Geräte mit einer Nennspannung von 400 V sind an einen geeigneten Starkstromanschluss anzuschließen und dürfen ausschließlich von einer Elektrofachkraft installiert werden.
Für Geräte mit einer Nennleistung von mehr als 12 kW ist vor der Installation die Zustimmung des zuständigen Netzbetreibers erforderlich. Bitte setzen Sie sich hierzu rechtzeitig mit Ihrem Netzbetreiber oder mit einem im Installateurverzeichnis des Netzbetreibers eingetragenen Installationsunternehmen in Verbindung. Ein solches Unternehmen unterstützt Sie bei der Beantragung und Einholung der notwendigen Genehmigung.
Weitere Artikel vom Hersteller Doepke
Polzahl=4Baugröße=D02Bemessungsspannung=400 VBemessungsstrom=63 A
Polzahl=4Bemessungsspannung=400 VBemessungsstrom=63 ABemessungsfehlerstrom=0,3 ABemessungsisolationsspannung Ui=400 VBemessungsstoßspannungsfestigkeit Uimp=4 kVVerlustleistung=10,6 WMontageart=DIN-SchieneFehlerstrom-Typ=B+Selektiver-Typ=neinKurzzeitverzögerter Typ=jaKurzschlussfestigkeit (Icw)=6 kAStoßstromfestigkeit=3 kASpannungsart=ACMit Verriegelungsvorrichtung=jaFrequenz=50 HzZusatzeinrichtungen möglich=jaSchutzart (IP)=IP20Breite in Teilungseinheiten=4Einbautiefe=69 mmUmgebungstemperatur während des Betriebs=-25..40 °CVerschmutzungsgrad=2Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm²RAL-Nummer (ähnlich)=7035Explosionsgeschützt=nein
Polzahl (gesamt)=2Anzahl der abgesicherten Pole=1Bemessungsspannung=230 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=13 ABemessungsfehlerstrom=0,03 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=4 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=CMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=2,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²
Polzahl=4Bemessungsspannung=400 VBemessungsstrom=16 ABemessungsfehlerstrom=0,03 ABemessungsisolationsspannung Ui=400 VBemessungsstoßspannungsfestigkeit Uimp=4 kVVerlustleistung=2,8 WMontageart=DIN-SchieneFehlerstrom-Typ=BSelektiver-Typ=neinKurzzeitverzögerter Typ=jaKurzschlussfestigkeit (Icw)=10 kAStoßstromfestigkeit=3 kASpannungsart=ACMit Verriegelungsvorrichtung=jaFrequenz=50 HzZusatzeinrichtungen möglich=jaSchutzart (IP)=IP20Breite in Teilungseinheiten=4Einbautiefe=69 mmUmgebungstemperatur während des Betriebs=-25..60 °CVerschmutzungsgrad=2Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm²RAL-Nummer (ähnlich)=7035Explosionsgeschützt=nein
Polzahl=4Bemessungsspannung=400 VBemessungsstrom=125 ABemessungsfehlerstrom=0,3 ABemessungsisolationsspannung Ui=400 VBemessungsstoßspannungsfestigkeit Uimp=4 kVVerlustleistung=35,8 WMontageart=DIN-SchieneFehlerstrom-Typ=BSelektiver-Typ=neinKurzzeitverzögerter Typ=jaKurzschlussfestigkeit (Icw)=10 kAStoßstromfestigkeit=3 kASpannungsart=ACMit Verriegelungsvorrichtung=jaFrequenz=50 HzZusatzeinrichtungen möglich=jaSchutzart (IP)=IP20Breite in Teilungseinheiten=4Einbautiefe=69 mmUmgebungstemperatur während des Betriebs=-25..60 °CVerschmutzungsgrad=2Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm²RAL-Nummer (ähnlich)=7035Explosionsgeschützt=nein

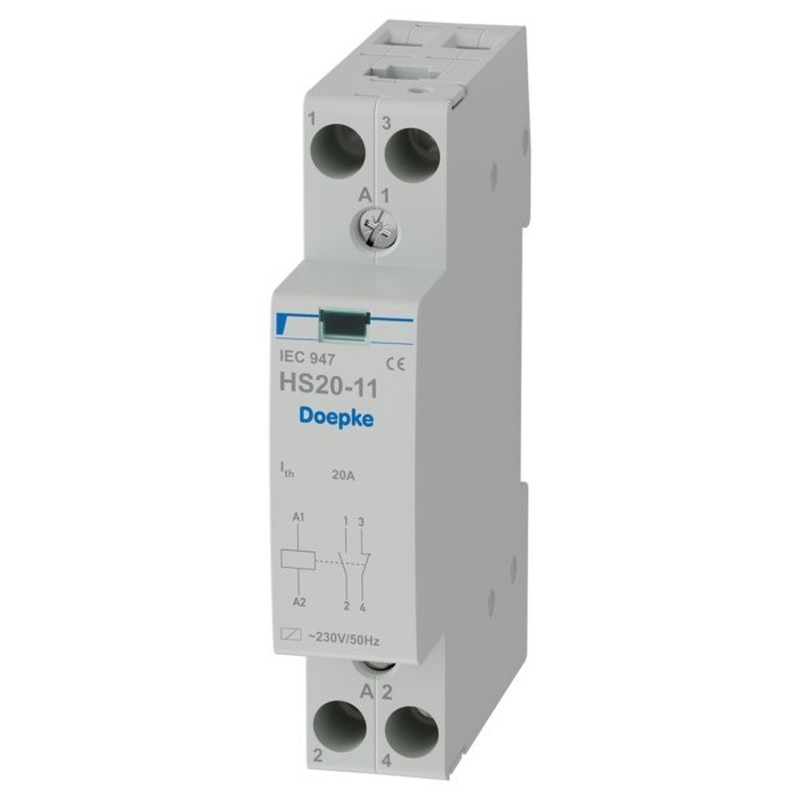

Bemessungsbetriebsspannung=400 VBemessungsbetriebsstrom=20 AGebrauchskategorie nach EN IEC 60947-4-1=AC-3Bemessungsbetätigungsspannung=230 VSpannungsart der Betriebsspannung=ACSpannungsart der Betätigungsspannung=ACAnzahl der Kontakte als Schließer=1Anzahl der Kontakte als Öffner=1Max. Glühlampenlast=2160 WMax. Leuchtstofflampenlast=935 VAMax. Leuchtstofflampenlast (Duo-Schaltung)=2320 VAMax. Leuchtstofflampenlast (parallel kompensiert)=1020 VASchieber für Handschaltung=neinBreite in Teilungseinheiten=1Einbautiefe=60 mmZusatzeinrichtungen möglich=neinMit Tag-/Nachtfunktion=neinBrummfrei=neinSchutzart (IP)=IP20
