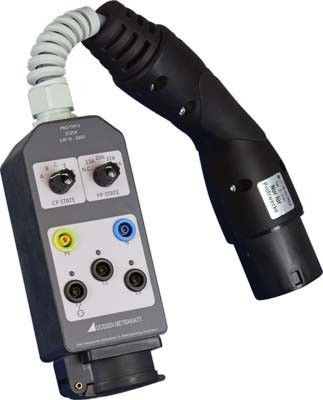

GOSSEN METRAWATT Prüfadapter PRO-TYP II

Prüfadapter für E-Ladepunkte (1-/3-phasig, Typ 2) für PROFITEST. 1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-Ladepunkten mit dem Profitest Master, Simulation von fiktiv angeschlossenen Elektrofahrzeugen sowie Simulation der Strombelastbarkeit gemäß IEC 61851-1. Verlängerter CP Prüfstift auch
zum Prüfen von Ladepunkten mit fest montiertem Ladekabel.. Fahrzeugsimulation (CP) Fahrzeugzustände A bis E werden über Drehschalter eingestellt Kabelsimulation (PP) Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie "
kein Kabel angeschlossen"
können über Drehschalter simuliert werden Fehlersimulation Simulation eines Kurzschlusses zwischen CP und PE über Drehschalter Anzeige der Phasenspannungen über LEDs je nach E-Ladestation können eine oder drei Phasen aktiv sein Prüfen von E-Ladestationen mit fest angeschlossenem Ladekabel durch verlängerten CP-Prüfstift. Zur Fahrzeugsimulation (CP): Gemäß IEC 61851 können die Zustände A, B, C, D und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt. Zustand A - kein Fahrzeug angeschlossen Zustand B - Fahrzeug angeschlossen, aber nicht bereit zum Laden Zustand C - Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht gefordert Zustand D - Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs gefordert Zustand E - Fehler: Kurzschluss CP-PE über interne Diode Zur Kabelsimulation (PP): Es können die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A simuliert werden. Außerdem ist es möglich, den Zustand "
kein Kabel"
zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstände zwischen PP und PE mithilfe des Drehschalters. Gemäß IEC 61851 sind folgende Werte möglich: 13 A Kabel - 1,5 k? 20 A Kabel - 680 ? 32 A Kabel - 220 ? 63 A Kabel - 100 ? . 1 Prüfadapter PRO-TYP II 1 Bedienungsanleitung
