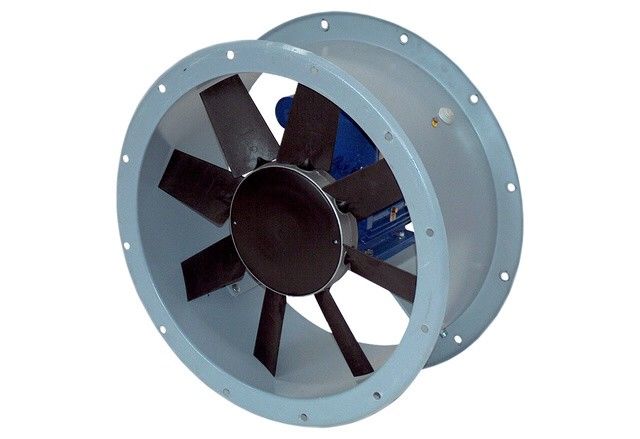

MAICO Axial-Rohrventilator DAR 63/6 0,55

Merkmale
 - Axial-Rohrventilator für Gewerbe und Industrielüftung.
 - Leistungsstarker Ventilator für große Fördervolumen.
 - Zur einfachen und direkten Montage in einem Rohrsystem.
 - Einbau in jeder Lage möglich.
 - Gehäuse aus Stahlblech mit Epoxidbeschichtung.
 - Geeignet für Temperaturbereiche von -10 °C bis +50 °C.
 - Axiallaufrad mit Flügeln aus glasfaserverstärktem, antistatischem Polyamid.

Motor
 - Dreiphasen Drehstrommotor.
 - Schutzart IP 55.
 - IE3 Motor.
 - Betriebsart S1 (Dauerbetrieb).
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.
 - Drehzahlsteuerbar mit Frequenzumrichter.
 - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz.

Elektrischer Anschluss
 - Außenliegender Klemmkasten am Gehäuse.

Sicherheitshinweise
 - Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz für das Laufrad nach DIN EN ISO 13857 gewährleistet ist.

Artikel:
DAR 63/6 0,55
 - Fördervolumen: 13838 m3/h
 - Drehzahl: 960 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 550 W
 - INenn: 1,71 A
 - Schutzart: IP 55
 - Wärmeklasse: F
 - Polumschaltbar: nein
 - Einbauort: Rohr
 - Einbaulage: horizontal / vertikal
 - Material Gehäuse: Stahlblech mit Epoxidbeschichtung
 - Material Flügelrad: Polyamid
 - Farbe: grau
 - Gewicht: 33 kg
 - Gewicht mit Verpackung: 38 kg
 - Nennweite: 630 mm
 - Breite: 730 mm
 - Höhe: 500 mm
 - Tiefe: 730 mm
 - Breite mit Verpackung: 830 mm
 - Höhe mit Verpackung: 600 mm
 - Tiefe mit Verpackung: 830 mm
 - Fördermitteltemperatur bei IMax: -10 °C bis 50 °C
 - PTC DIN 44082: M 100
 - Gesamteffizienz e: 29,9 %
 - Messkategorie: C
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 40
 - VSD erforderlich: nein
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,746 kW / 10062 m3/h / 79,8 Pa
 - nBEP: 950 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - IBEP: 1,71 A
 - SchallleistungspegelLWA7: 76 dB(A)
