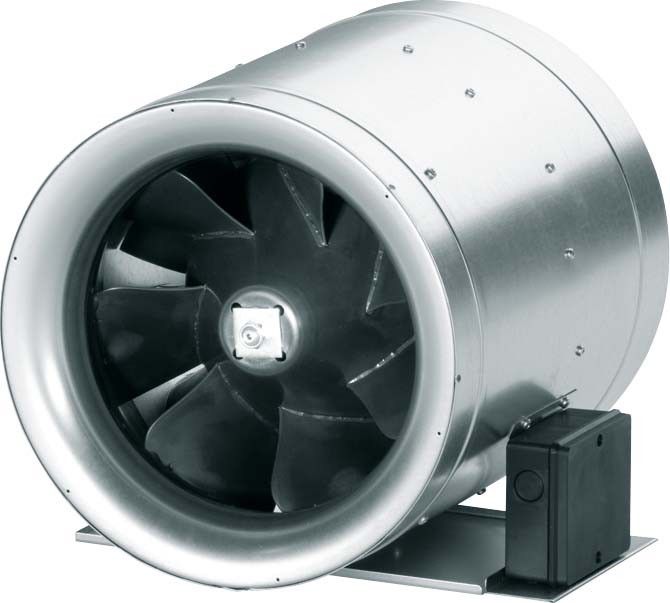

MAICO Diagonal-Ventilator EDR 63

Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Ausnahme EDR 45 bis EDR 56 IP 54. Wärmeklasse F. Drehstrommotor: Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU. Auch der direkte Anschluss ans Netz ist möglich. Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden. Elektrischer Anschluss über Anschlusskabel. Elektrischer Anschluss: Netzfrequenz 50 Hz.Artikel: EDR 63, Fördervolumen: 16250 m3/h, FördervolumenNenn: 10878 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 629 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1560 1/min - im opt. Wirkungsgrad, Drehzahl: 1600 1/min, Laufradtyp: diagonal, Drehzahlsteuerbar: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 2745 W / im opt. Wirkungsgrad, INenn: 4,2 A / im opt. Wirkungsgrad, IMax: 5,1 A, Schutzart: IP X4, Wärmeklasse: F, Netzzuleitung: 5 / 1,5 mm2, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, verzinkt, Farbe: silbergrau, Gewicht: 38,05 kg, Gewicht mit Verpackung: 49,5 kg, Nennweite: 630 mm, Breite: 643 mm, Höhe: 634 mm, Tiefe: 654 mm, Breite mit Verpackung: 645 mm, Höhe mit Verpackung: 635 mm, Tiefe mit Verpackung: 655 mm, Fördermitteltemperatur bei IMax: 60 °C, Umgebungstemperatur: 60 °C, Gesamteffizienz e: 67,5 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 73,3, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 2,79 kW / 10878 m3/h / 629 Pa, nBEP: 1560 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 4,2 A, SchallleistungspegelLWA5: 83 dB(A), Gleichstrommotor: false
