NIEDAX Wandausleger KTVW 300 F
Art.Nr.: 427278
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

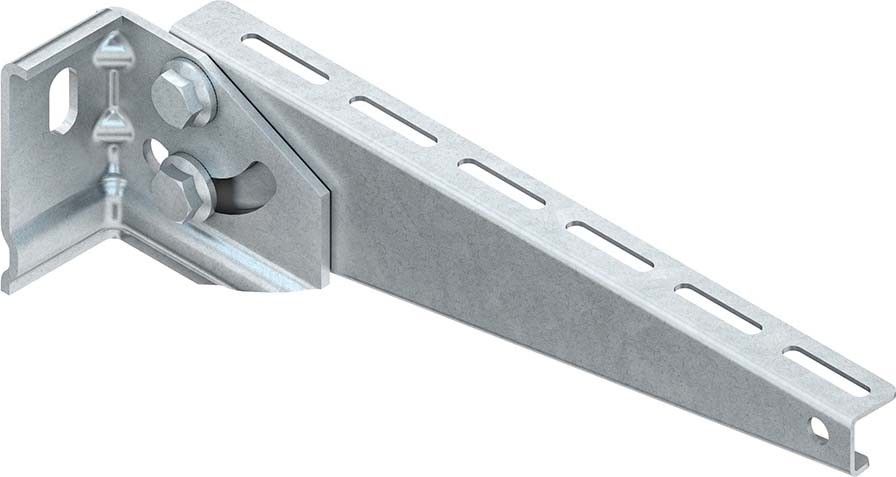

Wandausleger KTVW 300 F
Hersteller: NIEDAX
Hersteller-Art.Nr.: KTVW 300 F
EAN: 4013339086917
Ursprung: Deutschland
Zolltarif: 73089059
Wandausleger, verstellbar, Verstellbereich +25° bis -60°, zur Befestigung an schrägen Wänden, im Bereich z. B. von Betonröhren und Tunnel, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund und einem auf die Schrauben aufgebrachten max. Anzugsdrehmoment von 123 Nm. Bitte beachten: Der zum Einsatz kommende Ausleger, bei einer Neigung des Auslegeranschlusswinkels bis 60°, richtet sich nach der zur schrägen Decke/Wand verfügbaren Höhe und der benötigten Breite der Kabelrinne. Abmessungen (ca. Maße) Auflagehöhe H : 94 mm Breite des Anschlusswinkels B : 52 mm Gesamtbreite B1 : 76 mm Auflagelänge L : 315 mm Gesamtlänge L1 : 340 mm Tragfähigkeit F bei L/2 : 1,55 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
| Merkmale: | |
| Länge | 340 mm |
| Breite | 76 mm |
| Höhe | 94 mm |
| Geeignet für Kabeltragsystembreite | 100..300 mm |
| Ausführung | Wandausleger |
| Winkel | -25..60 ° |
| Max. sichere Arbeitslast nach IEC 61537 | 1550 N |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | feuerverzinkt |
| Einsatztemperatur | -20..120 °C |
