NIEDAX Zentralabhängung C-Profil ZC 400 S

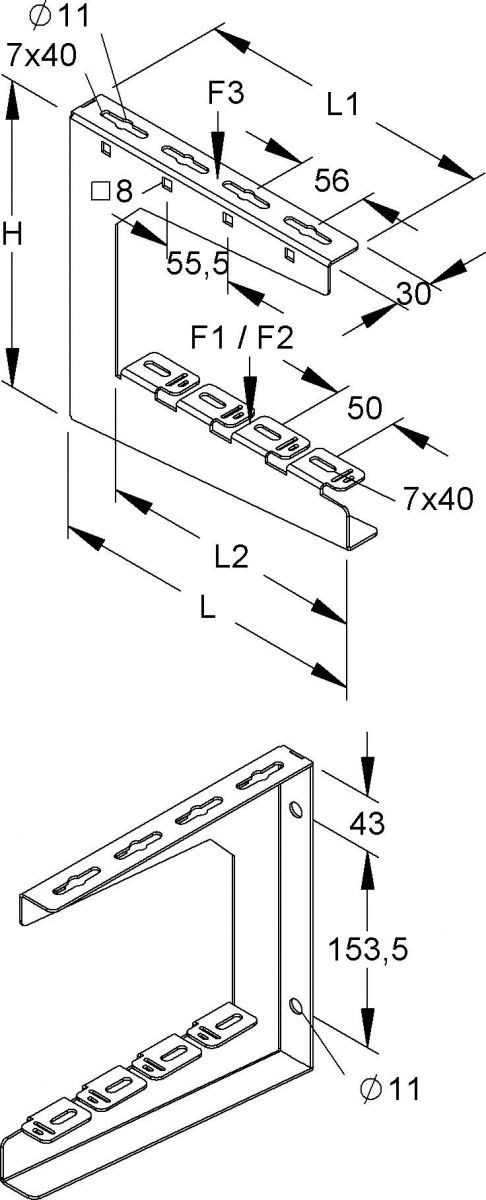

Zentralabhängung, C-förmig, Bügel zur Deckenmontage mittels Gewindestab M 10/... sowie zur Wandbefestigung. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Verwendbar für : Gitterrinnen mit einem Draht-Ø 3,9 - 6 mm und einem mittigen Längsdrahtabstand von 50 mm sowie für Kabelrinnen Abmessungen (ca. Maße) Höhe H (Außenmaß) : 280 mm Breite B (Außenmaß) : 30 mm Länge L (Außenmaß) : 465 mm Materialstärke t : 2,5 mm obere Auflagelänge L1 : 350 mm Befestigungslanglochung der oberen Auflagefläche : 7 x 40 mm und Ø 11 mm mittiger Abstand der Befestigungslanglochung : 56 mm vertikale quadratische Lochung : ? 8 mm mittiger Abstand der quadratischen Lochung : 55,5 mm untere Auflagelänge L2 : 410 mm Befestigungslanglochung der unteren Auflagefläche : 7 x 20 mm Aufnahme von Gitterrinnen mit einem Längsdrahtabstand : 50 mm und einem Draht-Ø 3,9 - 6 mm Deckenabhängung mittels Gewindestab M 10/... Tragfähigkeit F1 bei L2/2 : 0,5 kN Wandbefestigung mittels Durchsteckanker DAZ 10X... Tragfähigkeit F2 bei L2/2 : 1,5 kN Wandbefestigung mittels Durchsteckanker DAZ 10X... Tragfähigkeit F3 bei L1/2 : 1,5 kN Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
