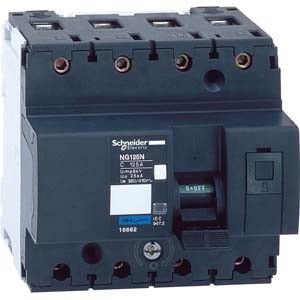

Leistungsschalter 18650

Hersteller: SCHNEIDER ELECTRIC

Hersteller-Art.Nr.: 18650

EAN: 3303430186502

Ursprung: Frankreich

Zolltarif: 85362010

Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 3-polig, Nennstrom 50A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.

Merkmale:
Einbautiefe	47 mm
Auslösecharakteristik	C
Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	4
Bemessungsstrom	16 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Spannungsart	AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	25 kA
Frequenz	50..60 Hz
Verlustleistung	2,4 W
Unterputzmontage	nein
Mitschaltender Neutralleiter	ja
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	6
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-30..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1,5..50 mm²
Explosionsgeschützt	nein
