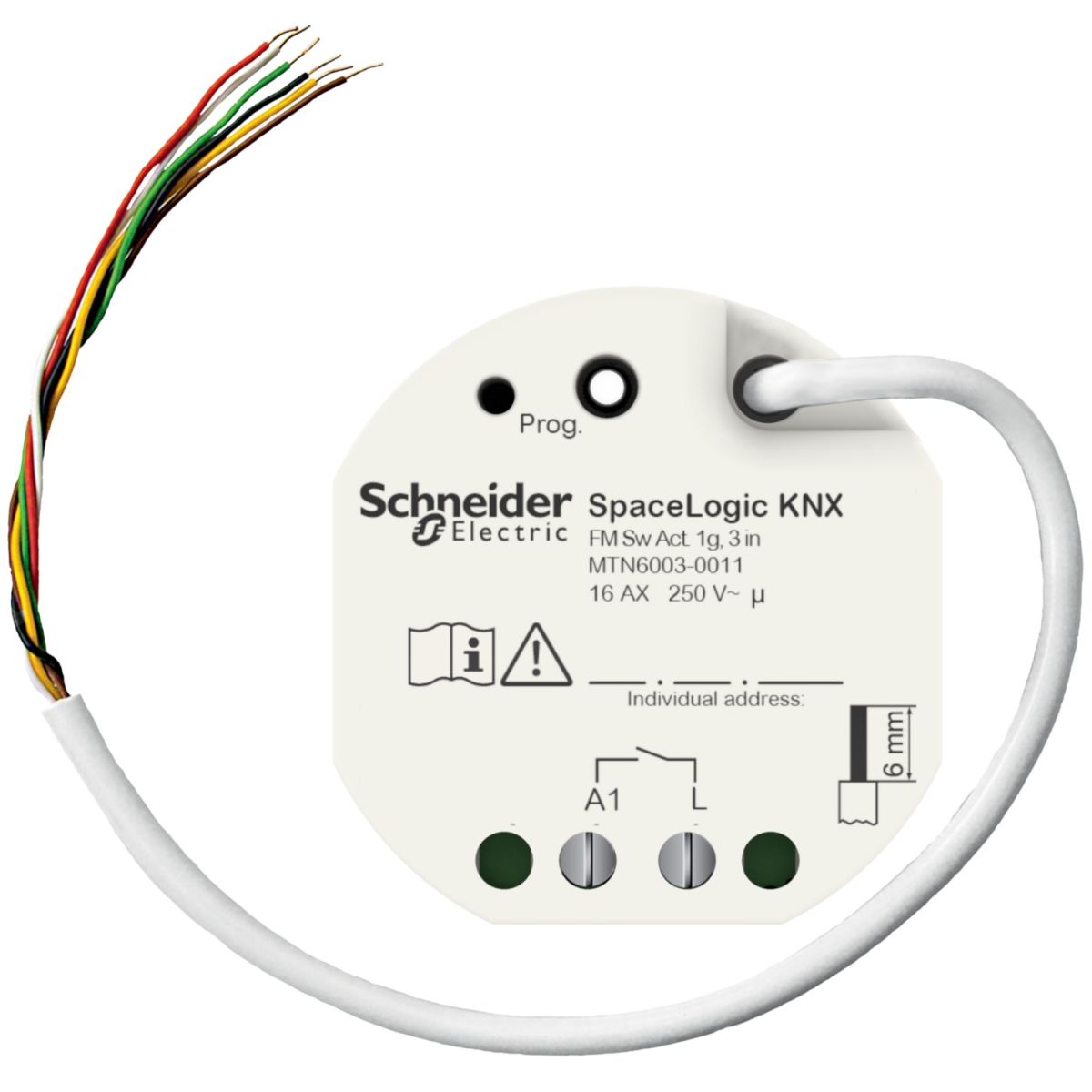

SCHNEIDER ELECTRIC SpaceLogic KNX-Schaltaktor MTN6003-0011

Schaltaktor 1fach mit drei Binäreingängen zum Einbau in eine 60er Unterputzdose. An die drei Eingänge können potenzialfreie Kontakte angeschlossen werden. Optional kann an den dritten Eingang ein NTC-Temperatursensor angeschlossen werden. Die Eingänge und der KNX werden über eine 6-adrige, ca. 30 cm lange Anschlussleitung verbunden. Die Anschlussleitung für die Eingänge kann bis auf max. 10 m verlängert werden. KNX Secure kompatibel. KNX-Software-Funktionen: Schaltaktorfunktionen: Betrieb als Öffner oder Schließer. Auswahl der Grundstellung bei Busspannungsausfall/-wiederkehr. Einschalt- und/oder Ausschaltverzögerung. Zeitschaltfunktion. Schalten. Statusrückmeldung. Sperrfunktion oder Zwangsführung. Szenenfunktion (64). Rückmeldeobjekt kann invertiert werden. Eingangsfunktionen: Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber. Sperrobjekt. Verhalten bei Busspannungswiederkehr. Temperatur, Helligkeit, Farbtemperatur. Schalten: zwei Schaltobjekte pro Eingang. Befehl bei steigender/fallender Flanke (EIN, AUS, TOGGLE, keine Reaktion). Dimmen: Einflächiger und zweiflächiger Betrieb. Zeit zwischen Dimmen und Schalten und Dimmschrittwerte. Telegrammwiederholung und Stopp-Telegramm senden. Jalousie: Befehl bei steigender Flanke (keine, AUF, AB, TOGGLE), Bedienkonzept (Step - Move - Step oder Move - Step). Zeit zwischen kurzer und langer Betätigung. Lamellenverstellzeit. ertgeber- und Lichtszenen-Eingang: Flanke (Taster als Schließer, Taster als Öffner, Schalter) und Wert an Flanke. Wertverstellung über langen Tastendruck für Wertgeber. Lichtszenennebenstelle mit Speicherfunktion. Logik-Modul: Verknüpfung, Wandler, Sperrelement, Komparator, Grenzwert. Nennspannung: AC 230 V.Nennstrom: 16 A, ohmsche Last.Schaltkontakt: Schließer, potentialfreier Relaiskontakt.Nennleistung:Glühlampen: AC 230 V, max. 2500 W.Halogenlampen: AC 230 V, max. 2500 W.HV-LED-Lampen: AC 230 V, max. 400 W. Ohmsche Last: AC 230 V, 2500 W.Kapazitive Last: AC 230 V, 16 A, max. 140 µF.NV-Halogenlampen: max. 1200 VA gewickelter Transformator, max. 1500 W elektronische Trafos. Eingänge: 3.Temperaturbereich: -5 °C bis 45 °C.Abmessungen: 48x50x28 (BxHxT). NV-Halogenlampen: max. 1200 VA gewickelter Transformator, max. 1500 W elektronische Trafos. Hinweis: Für den Einbau in eine Doppelbox oder eine Elektronikbox (Kaiser). Zwischen dem 230V-Anschluss und dem Anschluss für die KNX/Eingänge muss ein Mindestabstand von 4mm vorhanden sein (SELV).
