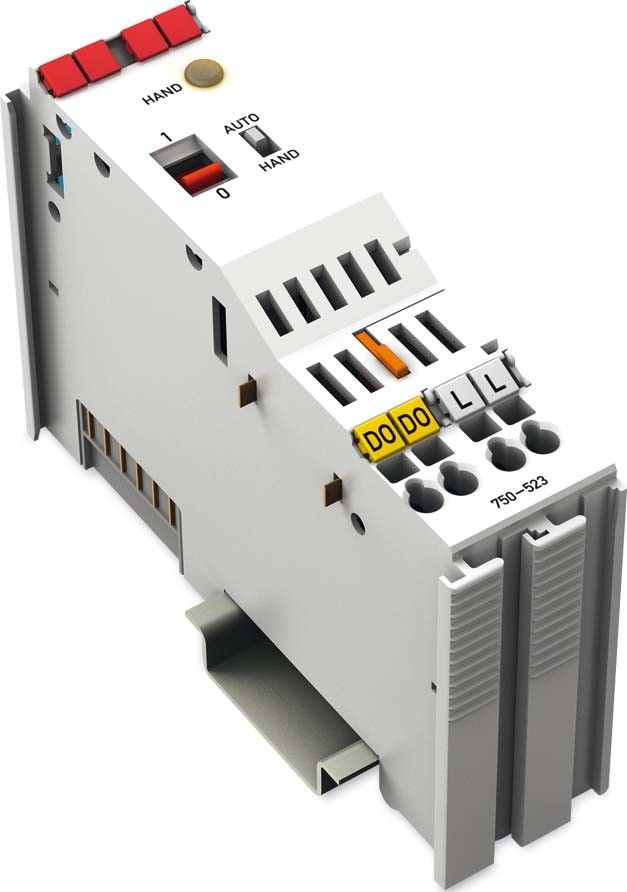

WAGO Busklemme 750-523

1-Kanal-Relaisausgang
AC 250 V
16 A
Potentialfrei

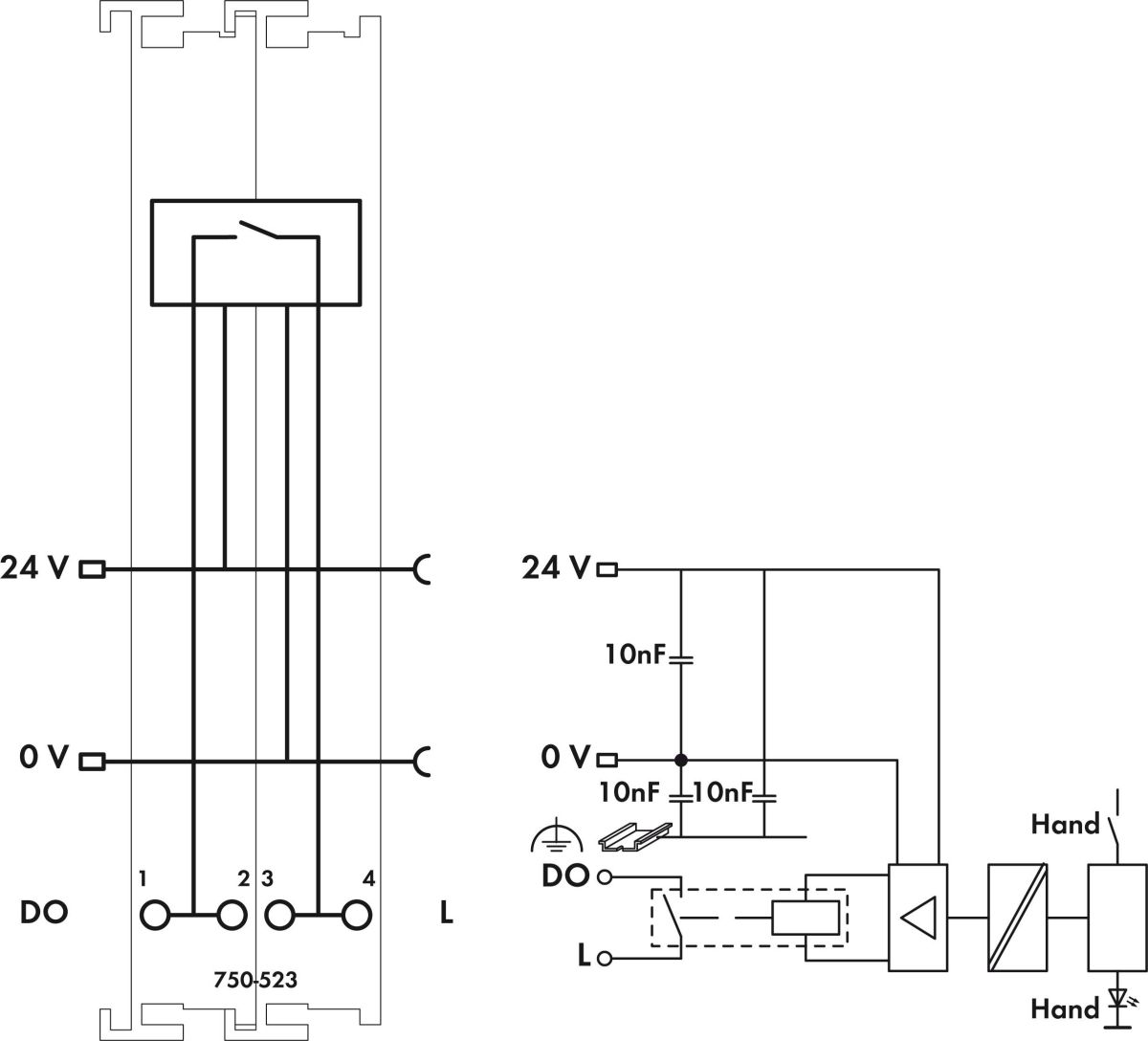

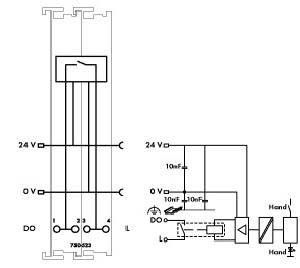

1 SchließerÜber das Relaismodul wird ein angeschlossener Aktor geschaltet. Die 24V-Versorgung über die Leistungskontakte wird für die Relaisansteuerung benötigt.

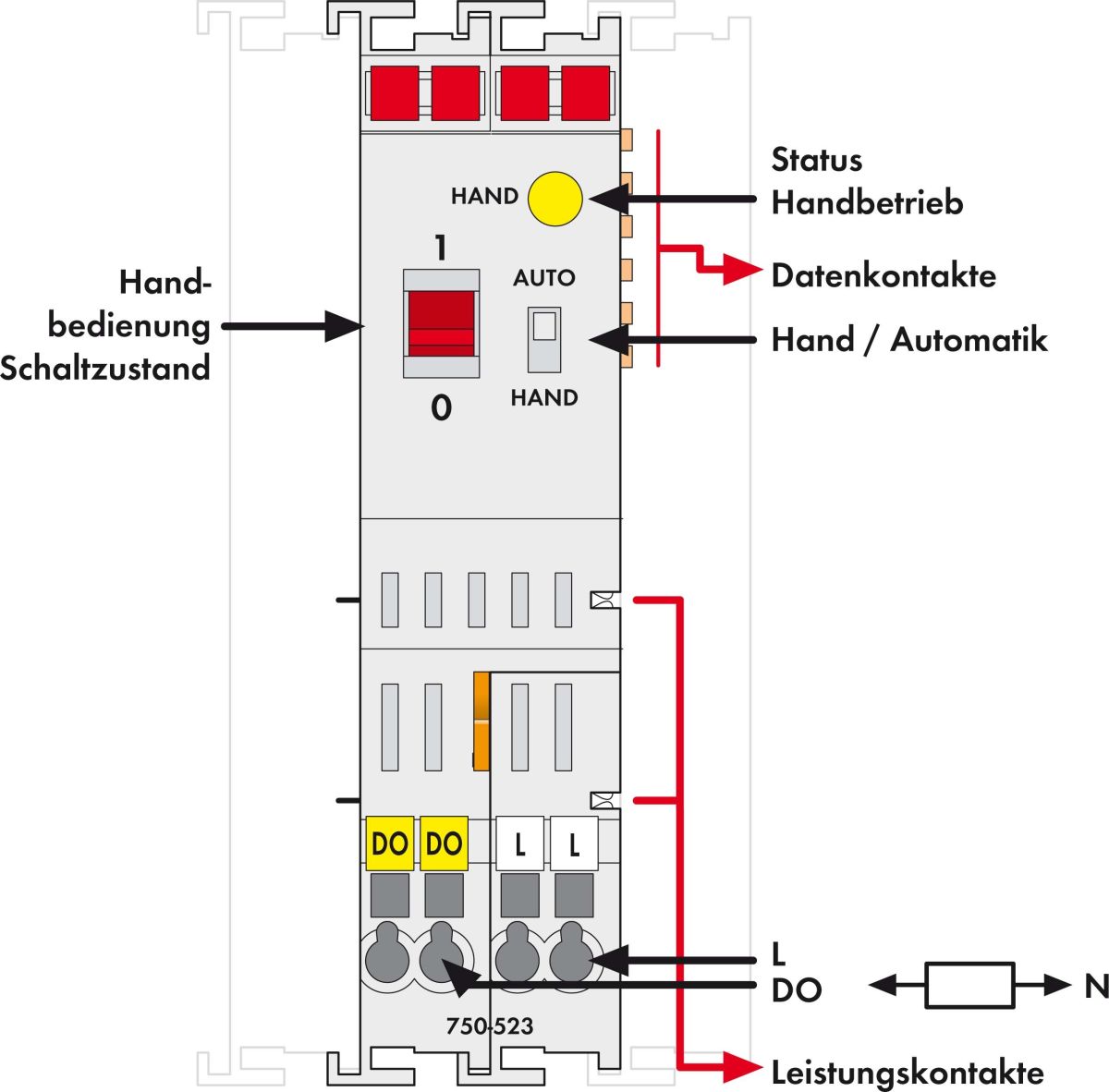

Der Schalter (1/0) für die Handbedienung zeigt immer den Schaltzustand des Relais an. Über einen Hand-/Automatikschalter kann die Betriebsart eingestellt werden. Die Betriebsart wird über eine LED angezeigt und als Statusbit ins Prozessabbild übertragen.
Hand: Die Spulenansteuerung ist unterbrochen. Betätigung nur über roten Handbedienungsschalter.
Auto: Betätigung des Relais über die Steuerung. Manuelle Zustandswechsel über die Handbedienung werden nach weniger als 500 ms von der Steuerung zurückgesetzt.
Die Handbedienung kann auch ohne 24V-Versorgung genutzt werden, um den Aktor zu schalten.
Das Relais entspricht sowohl den internationalen Standards nach IEC und DIN EN 61810 Teil 1 / VDE 0435 Teil 201 als auch den Anforderungen an kurzzeitige Überströme und Kurzschlussfestigkeit gemäß IEC und EN 61036 / 61037.
