WAGO DALI-Msensor 2851-8301

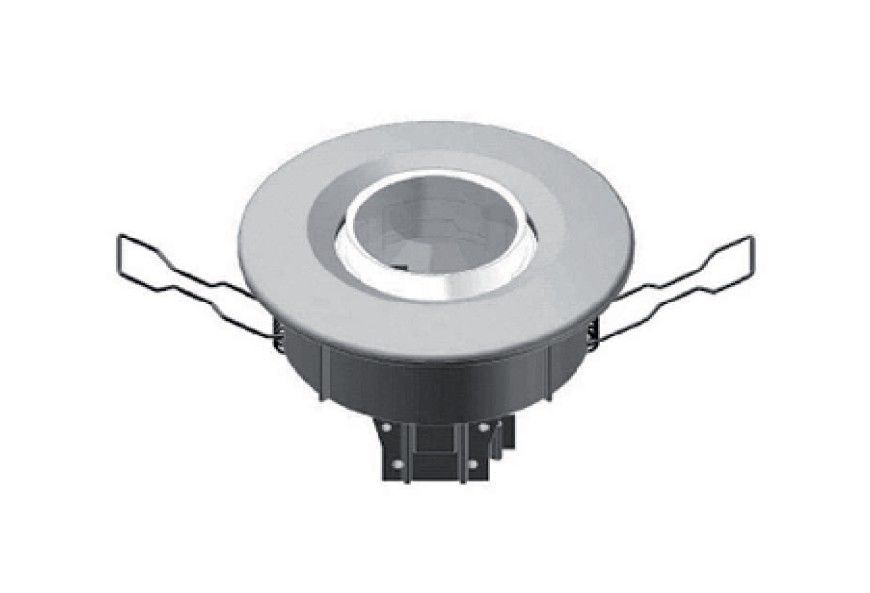

DALI-MSensor 02 5DPI 41rc (Deckeneinbau)Der WAGO-DALI-MSensor 02 wird in Verbindung mit WAGO-DALI-Klemmen (DALI-Multi-Master-Klemme 753-647 oder DALI/DSI Klemme 750-641) eingesetzt und ist für folgende Hauptanwendungen konzipiert:
- Einzelraumbüros
- Großraumbüros
- Schulungs-/Präsentationsräume
- Korridore, Durchgänge und Garagen
Der Multi-Sensor verfügt über einen Bewegungsmeldung und einen Helligkeitssensor. Optional ist eine Fernbedienung (Hersteller: Tridonic) nutzbar. Der Sensor ermöglicht eine umgebungslichtabhängige Regelung und Bewegungsmeldung. Lichtregelung und Bewegungsmeldung können deaktiviert werden. Die Adressierung erfolgt über Drehschalter oder über den WAGO-DALI-Konfigurator. Die individuellen Anpassung der Parameter erfolgen mit dem WAGODALI-Konfigurator.
Die Stromversorgung erfolgt über die DALI-Leitung.
Die Anzahl der Sensoren, die an einer DALI-Linie betrieben werden können, hängt von dem Gesamtstrombedarf der jeweiligen Geräte sowie dem Adressraum der Aktoren und Sensoren ab. Aufgrund der Auslastung des DALI-Busses dürfen max. 16 DALI-Multi-Sensoren an der DALI-Multi-Master-Klemme (753-647) betrieben werden.
Installationshinweise:
- Der DALI-MSensor 02 wird direkt über die DALI-Leitung versorgt.
- DALI ist nicht SELV. Es gelten die Installationsvorschriften für Netzspannung
- Der Erfassungsbereich des Sensors muss im Beleuchtungsbereich der geregelten Leuchten liegen
- Die Erfassungsbereiche der Sensoren dürfen nicht überlappen, andernfalls wird die Lichtregelung beeinflusst.
- Abweichungen von der optimalen Raumhöhe (2,5 m) verändern die Charakteristik des Anwesenheits- und Lichtsensors. Bei höherer Montage reduziert sich die Empfindlichkeit, bei tieferer Montage die Reichweite.
- Heizlüfter, Ventilatoren, Druck- und Kopiergeräte, welche sich im Erfassungsbereich befinden, können Anwesenheitsfehlerkennungen auslösen.
