WAGO Digitale Eingangsklemme 750-418
Art.Nr.: 796564
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

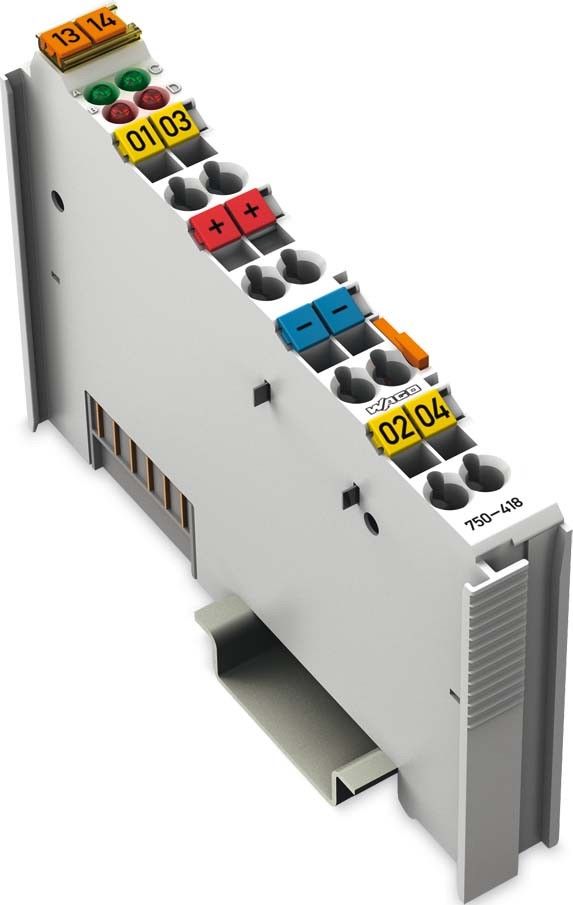

Digitale Eingangsklemme 750-418
Hersteller: WAGO
Hersteller-Art.Nr.: 750-418
EAN: 4017332640855
Ursprung: Deutschland
Zolltarif: 85389099

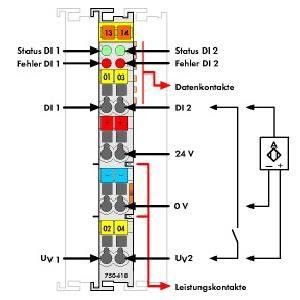

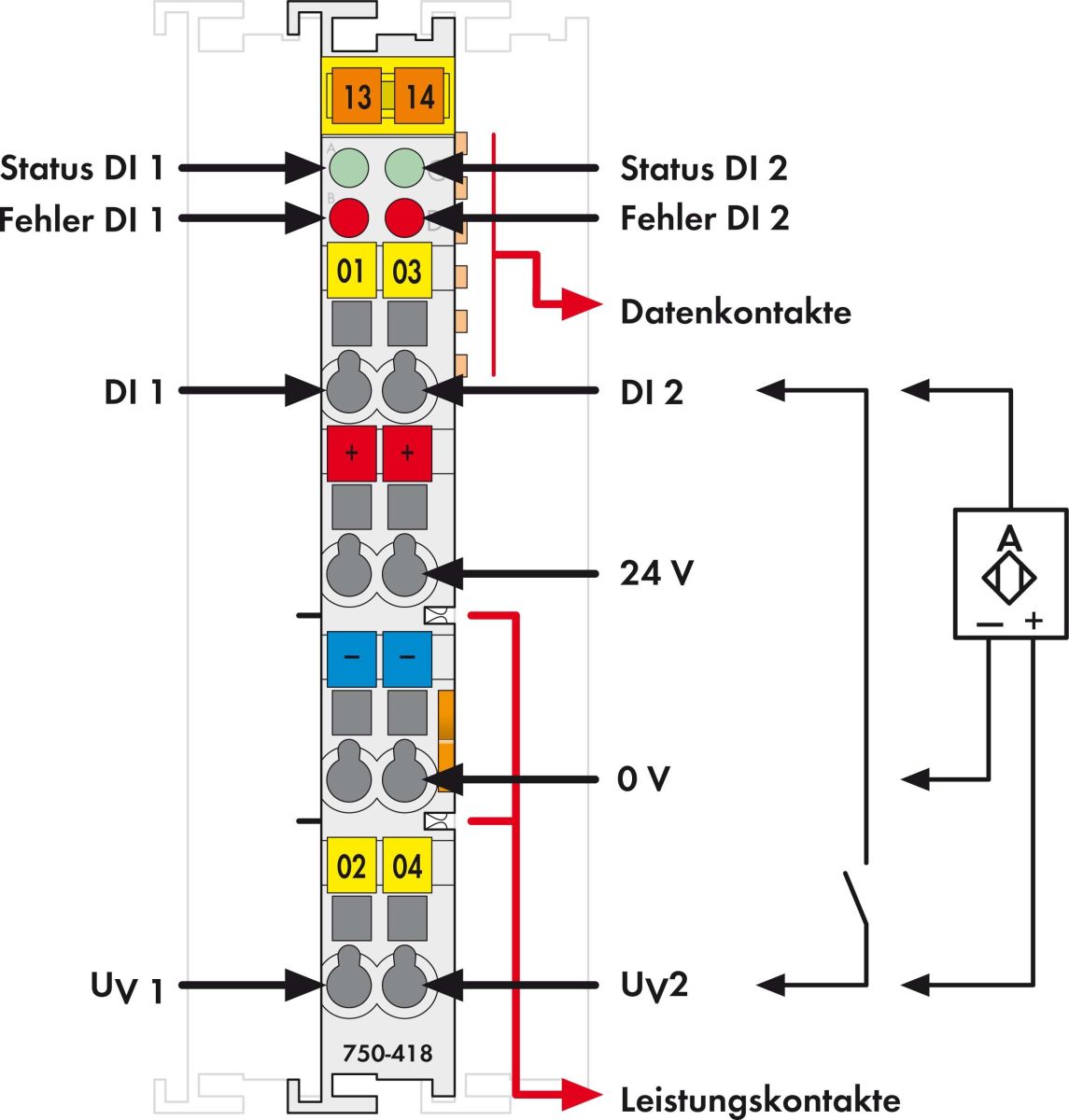

2-Kanal-Digitaleingang
DC 24 V
3 ms
Quittierung

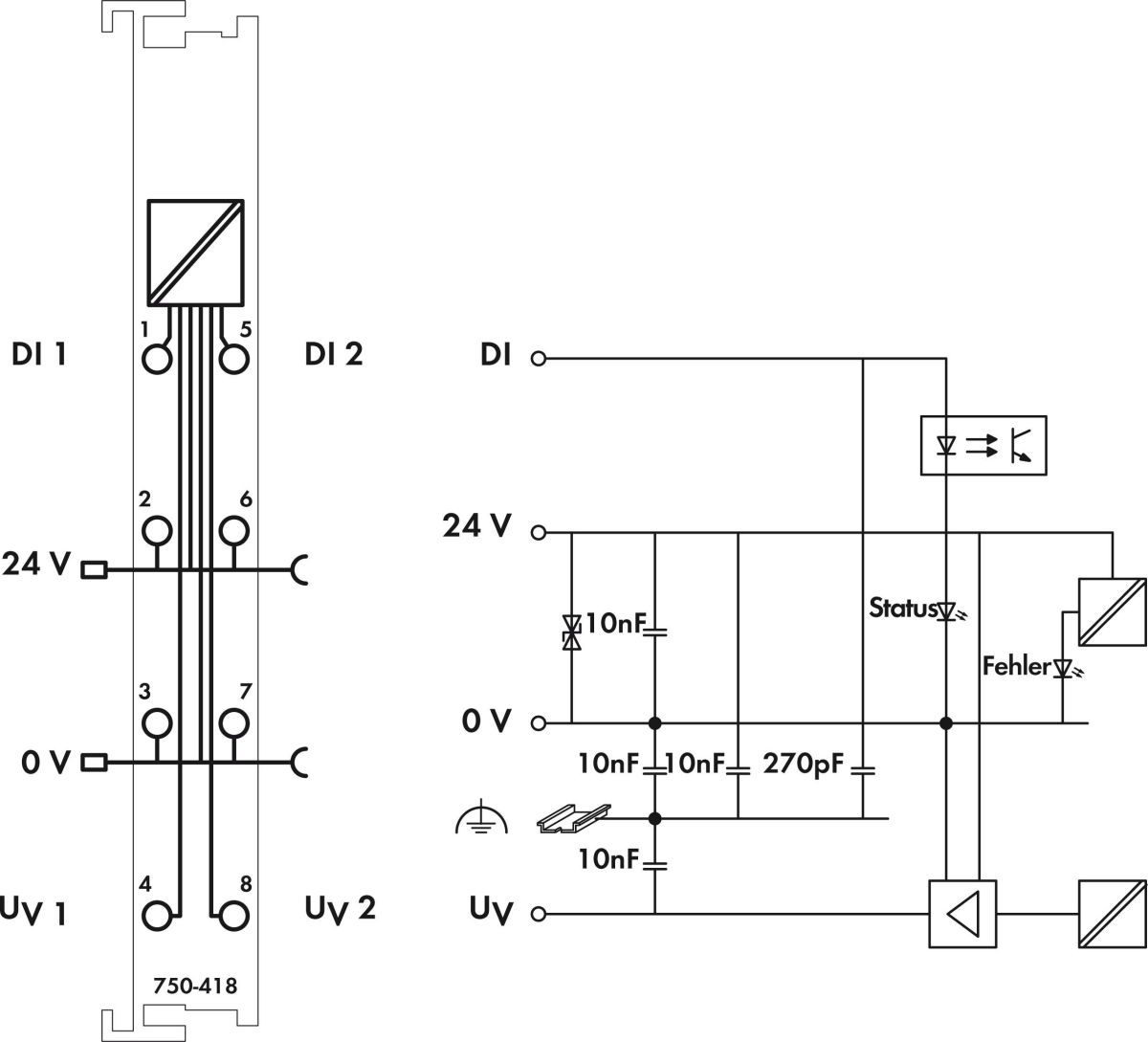

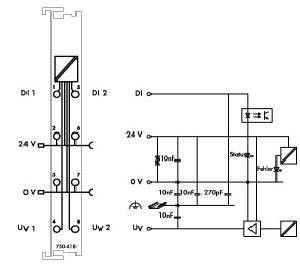

DiagnoseDas Digitaleingangsmodul erfasst Steuersignale aus dem Feldbereich und versorgt Sensoren mit einer kurzschlussfesten Spannung. Das Modul überträgt die Steuersignale und zugehörigen Informationen über einen Feldbuskoppler an die übergelagerte Steuerung.
Zur Störunterdrückung ist in jedem Eingang ein Filter vorgeschaltet.
Die Spannungsversorgung der Sensoren erfolgt kanalweise getrennt. Ein Kurzschluss nach Masse wird als Fehler angezeigt und der überlagerten Steuerung mitgeteilt.
Nach der Fehlerbehebung wird der Fehler über die Steuerung quittiert (Aktive Quittierung durch einen Bediener).
Feld- und Systemebene sind galvanisch getrennt.
| Merkmale: | |
| Versorgungsspannung bei DC | 24 V |
| Spannungsart der Versorgungsspannung | DC |
| Anzahl der digitalen Eingänge | 2 |
| Digitale Eingänge konfigurierbar | nein |
| Digitale Ausgänge konfigurierbar | nein |
| Eingangsstrom bei Signal 1 | 3,7 mA |
| Zulässige Spannung am Eingang | -3..30 V |
| Art der Eingangsspannung | DC |
| Art des Digitalausgangs | sonstige |
| Kurzschlussschutz, Ausgänge vorhanden | nein |
| Mit optischer Schnittstelle | nein |
| Unterstützt Protokoll für TCP/IP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für CAN | nein |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für ASI | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für MODBUS | nein |
| Unterstützt Protokoll für Data-Highway | nein |
| Unterstützt Protokoll für DeviceNet | nein |
| Unterstützt Protokoll für SUCONET | nein |
| Unterstützt Protokoll für LON | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Unterstützt Protokoll für PROFIsafe | nein |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Unterstützt Protokoll für sonstige Bussysteme | nein |
| Funkstandard Bluetooth | nein |
| Funkstandard WLAN 802.11 | nein |
| Funkstandard GPRS | nein |
| Funkstandard GSM | nein |
| Funkstandard UMTS | nein |
| IO-Link Master | nein |
| Systemkomponente | ja |
| Schutzart (IP) | IP20 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Verzögerungszeit bei Signalwechsel | 3 ms |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Tragschienenmontage möglich | ja |
| Wand-/Direktmontage möglich | nein |
| Fronteinbau möglich | nein |
| Rack-Montage möglich | nein |
| Geeignet für Sicherheitsfunktionen | nein |
| Zugehöriges Betriebsmittel (Ex ia) | nein |
| Zugehöriges Betriebsmittel (Ex ib) | nein |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite | 12 mm |
| Höhe | 100 mm |
| Tiefe | 69,79999999 mm |
