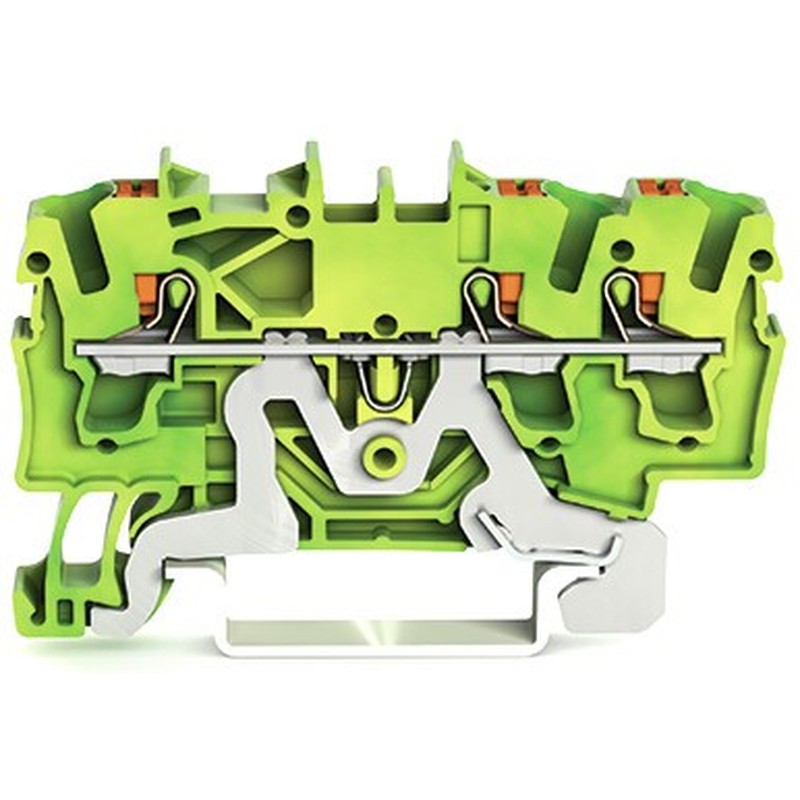

WAGO GmbH & Co. KG 3-Leiter-Schutzleiterkl. 2202-1307
2,63 €
% UVP 4,36 € (Sie sparen 39.68%)
Beschreibung "3-Leiter-Schutzleiterkl. 2202-1307"
| PEN-Funktion möglich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25..2,5 mm² |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |

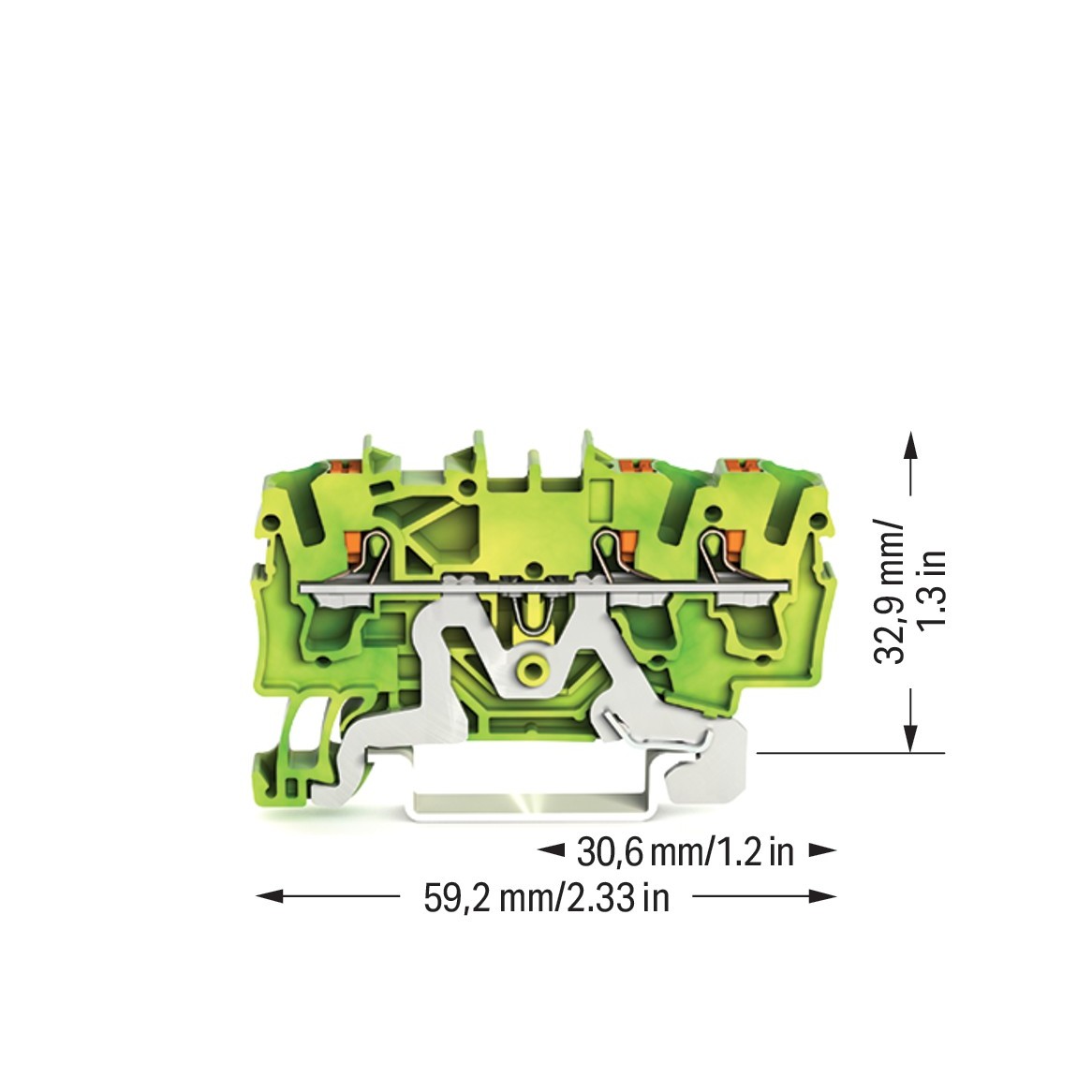

| Breite | 5,2 mm |
| Höhe | 59,2 mm |
| Tiefe | 32,89999999 mm |
| Abschlussplatte erforderlich | ja |
| Farbe | grün/gelb |
