ABB FI-LS Schalter 2CCG001717R0001
Art.Nr.: 1574662
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

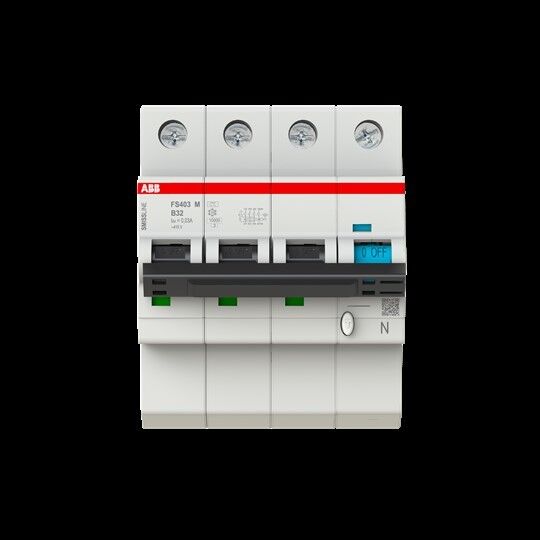

FI-LS Schalter 2CCG001717R0001
Hersteller: ABB
Hersteller-Art.Nr.: 2CCG001717R0001
EAN: 7612271521868
Ursprung: Schweiz
Zolltarif: 85362010
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Die Kontaktierung erfolgt direkt über das Stecksockelsystem Smissline TP und die Aussenleiterkontaktierung kann bei einphasigen Geräten frei gewählt werden (L1, L2 oder L3)
| Merkmale: | |
| Polzahl (gesamt) | 4 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsspannung | 415 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 32 A |
| Bemessungsfehlerstrom | 0,03 A |
| Fehlerstrom-Typ | A |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 12,6 W |
| Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 15 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Abschaltcharakteristik | unverzögert |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Frequenz | 50/60 Hz |
| Auslösecharakteristik | B |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25..60 °C |
| Breite in Teilungseinheiten | 4 |
| Einbautiefe | 78 mm |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75..25 mm² |
