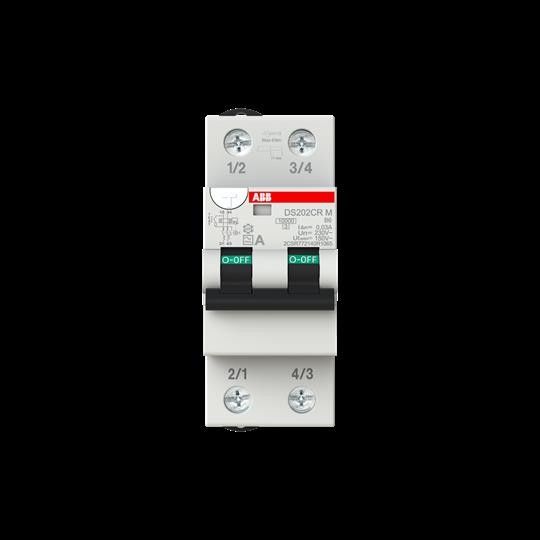

ABB FI/LS-Schalter DS202CR M B6 A30
Art.Nr.: 1224224
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
FI/LS-Schalter DS202CR M B6 A30
Hersteller: ABB
Hersteller-Art.Nr.: 2CSR772140R1065
EAN: 4022903034377
Ursprung: Polen
Zolltarif: 85363010
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA).
Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS202CR fit für den weltweiten Einsatz.
Für 50 Hz Netze mit 2 Phasen 230 V AC (ohne N-Leiter) oder mobile Verteiler über Schutzkontaktstecker (1P+N) versorgt, wie z.B.: Caravan-Anwendungen.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS202CR MA Typ A ist 2-polig geschützt (LS), 2-polig schaltend.
| Merkmale: | |
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 2 |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 6 A |
| Bemessungsfehlerstrom | 0,03 A |
| Fehlerstrom-Typ | A |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 3,04 W |
| Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Abschaltcharakteristik | unverzögert |
| Stoßstromfestigkeit | 0,25 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | B |
| Mitschaltender Neutralleiter | ja |
| Mit Verriegelungsvorrichtung | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Umgebungstemperatur während des Betriebs | -25..55 °C |
| Breite in Teilungseinheiten | 2 |
| Einbautiefe | 72 mm |
| Unterputzmontage | nein |
| Fehlauslöseschutz | nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
