ABB Heiz-/Kühlkreis Controller HCC/S2.2.1.1
Art.Nr.: 619454
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

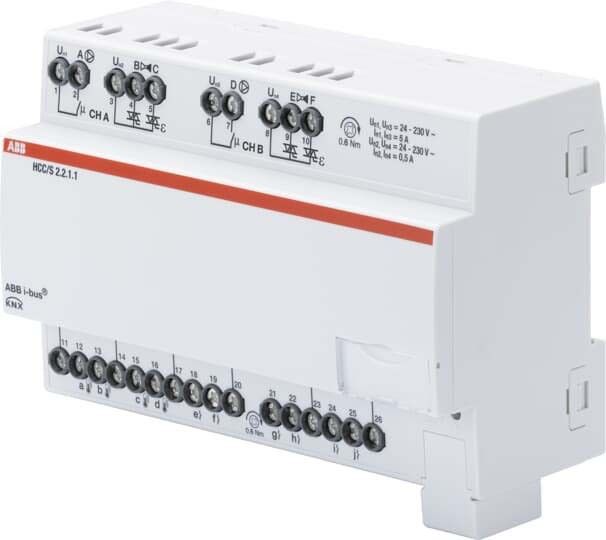

Heiz-/Kühlkreis Controller HCC/S2.2.1.1
Hersteller: ABB
Hersteller-Art.Nr.: 2CDG110220R0011
EAN: 4016779011631
Ursprung: Deutschland
Zolltarif: 85371091
Für die Regelung eines Heiz- oder Kühlkreises. Das Gerät verfügt über 2 Kanäle, jeder mit zwei elektronischen Ausgängen zur Ansteuerung des 3-Wege Mischerventils (3-Punkt) eines Heiz- oder Kühlkreises. Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe. Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden. Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet. Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.
| Merkmale: | |
| Bussystem KNX | ja |
| Bussystem KNX-Funk | nein |
| Bussystem Funkbus | nein |
| Bussystem LON | nein |
| Bussystem Powernet | nein |
| Andere Bussysteme | ohne |
| Funk bidirektional | nein |
| Montageart | REG |
| Breite in Teilungseinheiten | 8 |
| Mit Busankopplung | nein |
| Busmodul abnehmbar | nein |
| Stellgröße stetig | ja |
| Stellgröße schaltend | nein |
| Ventilschutzfunktion | ja |
| Handschaltung | nein |
| Anzahl der digitalen Eingänge | 10 |
| Max. Schaltstrom (Ohmsche Last) | 5 A |
| Anzahl der Ausgänge | 4 |
| Max. Ausgangsstrom | 5 A |
| Schaltspannung | 24..230 V |
| Schutzart (IP) | IP20 |
| Min. Tiefe der Gerätedose | 64,5 mm |
