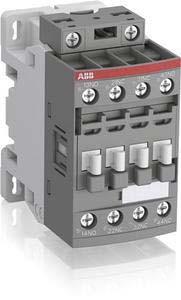

ABB Hilfsschütz NF22E-11
Art.Nr.: 358915
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Hilfsschütz NF22E-11
Hersteller: ABB
Hersteller-Art.Nr.: 1SBH137001R1122
EAN: 3471523100114
Ursprung: Frankreich
Zolltarif: 85365080
Die 4-poligen NF-Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt (zwangsgeführte Kontakte verfügbar). Sie besitzen eine elektronische Spulenschnittstelle, die einen großen Steuerspannungsbereich ermöglicht und große Steuerspannungschwankungen bewältigen kann. NF-Hilfsschütze haben einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Die Typen mit dem Spulencode -11 sind zum Anschluss an 24VDC SPS-Ausgänge ungeeignet.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24..60 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24..60 V |
| Bemessungssteuerspeisespannung Us bei DC | 20..60 V |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsstrom | 3 A |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Montageart | DIN-Schiene/Schraube |
| Mit LED-Anzeige | nein |
| Geeignet für Handbedienung | nein |
| Schnittstelle | nein |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Betriebsspannung bei DC | 6 V |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 4 A |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 77 mm |
Hersteller:
ABB Stotz-Kontakt GmbH
c/o PMA
Eppelheimer Straße 82
69123 Heidelberg
Land: DE
E-Mail: info.stotz@de.abb.com
www.abb.de
ABB Stotz-Kontakt GmbH
c/o PMA
Eppelheimer Straße 82
69123 Heidelberg
Land: DE
E-Mail: info.stotz@de.abb.com
www.abb.de
ABB Hilfsschütz NF22E-11
Art.Nr.: 358915
30,89 €
