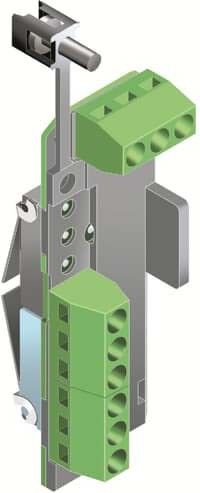

ABB Leistungsschalter 1SDA071291R0001
Art.Nr.: 617147
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Leistungsschalter 1SDA071291R0001
Hersteller: ABB
Hersteller-Art.Nr.: 1SDA071291R0001
EAN: 8015644751418
Ursprung: Italien
Zolltarif: 85362090
Die Leistungsschalter-Baureihe Emax2 umfasst 4 Baugrößen für die Realisierung von Schaltanlagen mit kompakten Abmessungen und hohen Leistungen. Sammelschienen können somit auf optimierte Längen und Querschnitte projektiert werden. Hohe Kurzzeitströme und effiziente Schutzfunktionen gewährleisten umfassende Selektivität in allen Applikationen. Die Schutzauslöser Ekip Touch sind mit einem großen Touchscreen-Farbdisplay ausgerüstet und intuitiv und sicher bedienbar. Mit Ekip Connect sind Programmierung und Abfrage der Ekip-Einheiten auch über Tablet-Computer, Smartphone oder Laptop möglich. Alle Leistungsschalter Emax2 können mit Kommunikationsmodulen für Modbus, Modbus TCP, Profibus, Profinet, Devicenet und Ethernet IP ausgerüstet werden. Das integrierte Kommunikationsmodul IEC 61850 gestattet den Anschluss an Automatisierungssysteme und intelligente Verteilungsnetze (Smart Grid). Der integrierte Network Analyzer überwacht die Qualität der Stromversorgung in Echtzeit. Emax2 E6.2 mit Nennströmen bis 6.300 A und einem Ausschaltvermögen bis 200 kA ist optimal für den Einsatz in Schaltanlagen mit komplexen Anforderungen geeignet.
| Merkmale: | |
| Bemessungsdauerstrom Iu | 6300 A |
| Bemessungsspannung | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 100 kA |
| Überlastauslöser Stromeinstellung | 2520..6300 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 9450..94500 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | nein |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Geeignet für Hutschienenmontage | nein |
| Hutschienenmontage optional | nein |
| Anzahl der Hilfskontakte als Wechsler | 4 |
| Mit Ausgelöstmelder | ja |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | hinten |
| Ausführung des Betätigungselements | Drucktaster |
| Komplettgerät mit Schutzeinheit | ja |
| Motorantrieb integriert | nein |
| Motorantrieb optional | ja |
| Schutzart (IP) | IP30 |
