ABB Leistungsschütz AF16Z
Art.Nr.: 552006
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

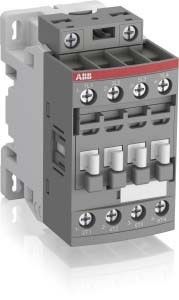

Leistungsschütz AF16Z
Hersteller: ABB
Hersteller-Art.Nr.: 1SBL176201R2300
EAN: 3471523115934
Ursprung: Frankreich
Zolltarif: 85365080
Die 4-poligen Schütze AF12Z sind zum Schalten von Leistungskreisen mit leicht induktiven, nicht-induktiven Lasten oder Motoren ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 V |
| Bemessungssteuerspeisespannung Us bei DC | 100 V |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Bemessungsbetriebsleistung NEMA | 7,5 kW |
| Geeignet für Reiheneinbau | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 4 |
