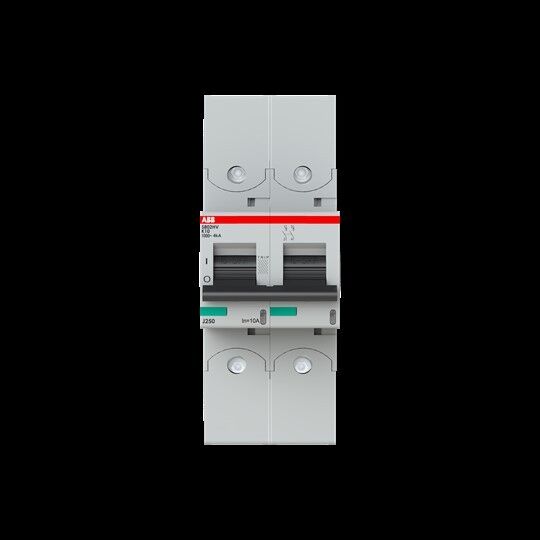

ABB Leitungsschutzschalter S802HV-K10
Art.Nr.: 1586315
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Leitungsschutzschalter S802HV-K10
Hersteller: ABB
Hersteller-Art.Nr.: 2CCF019021R0001
EAN: 7612271436698
Ursprung: Schweiz
Zolltarif: 85362010
Die Hochleistungs-Sicherungsautomaten der Baureihe S800HV schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 4kA bei 580/1.000V AC. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800HV entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800HV bestens abgesichert.
| Merkmale: | |
| Einbautiefe | 82,5 mm |
| Auslösecharakteristik | K |
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 2 |
| Bemessungsstrom | 10 A |
| Bemessungsspannung | 1000 V |
| Bemessungsisolationsspannung Ui | 1000 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 2,5 kA |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 2,5 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 4 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 4 kA |
| Frequenz | 50..60 Hz |
| Verlustleistung | 3 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 3 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25..60 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0..50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0..70 mm² |
| Explosionsgeschützt | nein |
