ABB Phasenschiene PS4/58N
Art.Nr.: 703756
Auf Lager:
5 Stk.
Stand: 17.05.2024 16:05 Uhr
Lieferzeit: 1-3 Arbeitstage

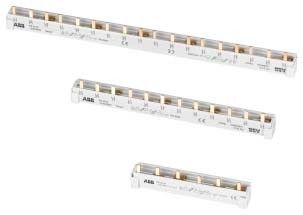

Phasenschiene PS4/58N
Hersteller: ABB
Hersteller-Art.Nr.: 2CDL240101R1058
EAN: 4016779656146
Ursprung: Deutschland
Zolltarif: 85369010
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Merkmale: | |
Anzahl der Phasen | 4 |
Polzahl | 58 |
Geeignet für Anzahl Geräte | 14 |
Teilungsmaß | 17,5 mm |
Querschnitt | 10 mm² |
Länge | 1020 mm |
Breite in Teilungseinheiten | 58 |
Bemessungsdauerstrom Iu | 63 A |
Ausführung des elektrischen Anschlusses | Stift |
Isoliert | ja |
Bemessungsstoßspannung | 4,5 kV |
Bedingter Bemessungskurzschlussstrom Iq | 25 kA |
Max. Bemessungsbetriebsspannung Ue | 690 V |
Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
Geeignet für Geräte mit N-Leiter | ja |
Geeignet für Geräte mit Hilfsschalter | nein |
Farbe | grau |
