ABB Sammelschienenblock SZ-PSB 97 N
Art.Nr.: 159644
Lieferzeit: 7-14 Arbeitstage
Sammelschienenblock SZ-PSB 97 N
Hersteller: ABB
Hersteller-Art.Nr.: GHV0360875R0025
EAN: 4012233554904
Ursprung: Deutschland
Zolltarif: 85389099

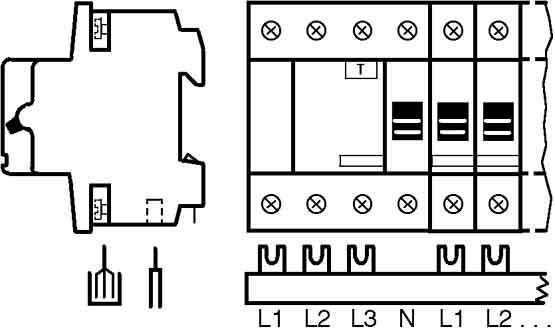

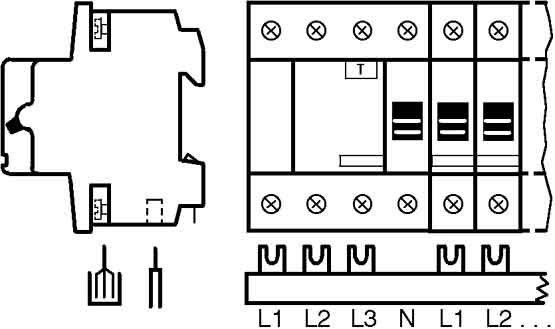

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Merkmale: | |
Anzahl der Phasen | 4 |
Teilungsmaß | 44698 mm |
Querschnitt | 10 mm² |
Länge | 212 mm |
Bemessungsdauerstrom Iu | 63 A |
Ausführung des elektrischen Anschlusses | Stift |
Isoliert | ja |
Bemessungsstoßspannung | 4,5 kV |
Max. Bemessungsbetriebsspannung Ue | 690 V |
Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
Geeignet für Geräte mit N-Leiter | nein |
Geeignet für Geräte mit Hilfsschalter | nein |
Farbe | grau |
