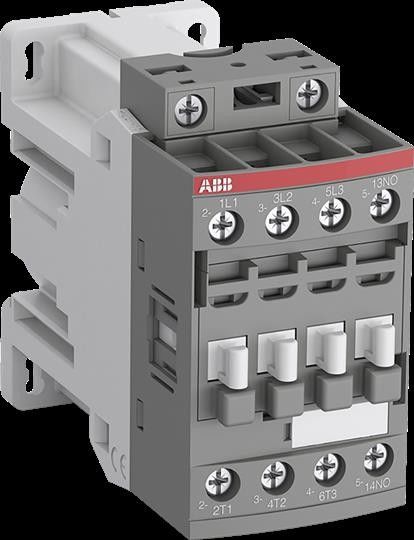

ABB Schütz AF09Z-30-01-30
Art.Nr.: 1252405
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Schütz AF09Z-30-01-30
Hersteller: ABB
Hersteller-Art.Nr.: 1SBL136001R3001
EAN: 3471523113398
Ursprung: Frankreich
Zolltarif: 85365080
Die 3-poligen Schütze AFZ09 sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Die Schütze mit Spulencode -30 ermöglichen die direkte Ansteuerung durch =24V DC 250mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 1,4914 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | nein |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 97 mm |
