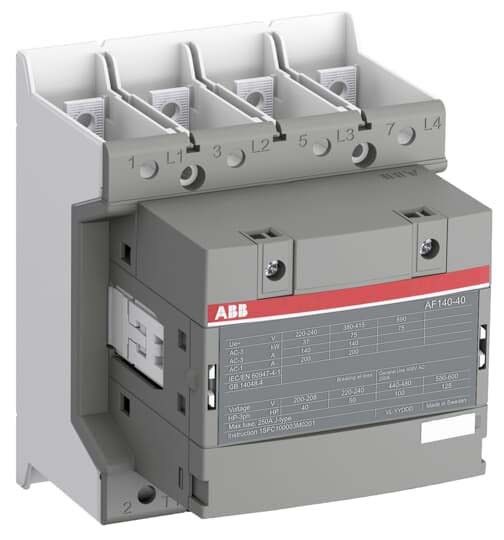

ABB Schütz AF140-40-00B-12
Art.Nr.: 626788
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Schütz AF140-40-00B-12
Hersteller: ABB
Hersteller-Art.Nr.: 1SFL447102R1200
EAN: 7320500505243
Ursprung: Schweden
Zolltarif: 85365080
Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48..130 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48..130 V |
| Bemessungssteuerspeisespannung Us bei DC | 48..130 V |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 200 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 140 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 75 kW |
| Geeignet für Reiheneinbau | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 4 |
