ABB Schütz AF1650-30-11-70
Art.Nr.: 626801
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

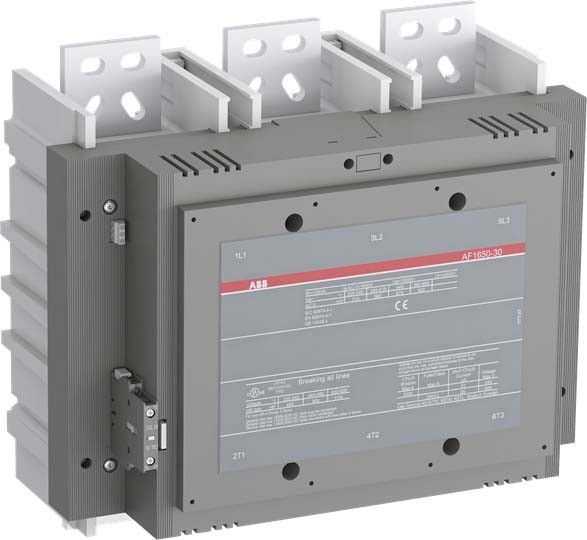

Schütz AF1650-30-11-70
Hersteller: ABB
Hersteller-Art.Nr.: 1SFL677001R7011
EAN: 7320500249703
Ursprung: Schweden
Zolltarif: 85365080
Schütze AF1250 bis AF2650 von 1260 bis 2650 A AC-1 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Zusätzlich verfügen die Schütze über einen 24 VDC - Eingang und sind dadurch direkt aus einer SPS ansteuerbar. So sind sie weltweit und nur in geringer Varianz einsetzbar. Ihren Einsatz finden diese Schütze meist in AC-1-Leistungskreisen in der Wind- und Solartechnik. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100..250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100..250 V |
| Bemessungssteuerspeisespannung Us bei DC | 100..250 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 1650 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 1060 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 560 kW |
| Bemessungsbetriebsleistung NEMA | 335,565 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | nein |
