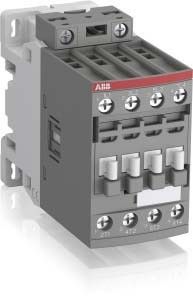

ABB Schütz AF38-40-00-13
Art.Nr.: 562004
![](/images/webelemente/lieferstatus/mini/kurzfristige-lieferzeit.png)
Lieferzeit: 7-14 Arbeitstage
Schütz AF38-40-00-13
Hersteller: ABB
Hersteller-Art.Nr.: 1SBL297201R1300
EAN: 3471523115330
Ursprung: Frankreich
Zolltarif: 85365080
Die 4-poligen AF38-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Merkmale: | |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 V |
Bemessungssteuerspeisespannung Us bei DC | 100 V |
Spannungsart zur Betätigung | AC/DC |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 55 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 22 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
Geeignet für Reiheneinbau | nein |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Schließer als Hauptkontakte | 4 |
