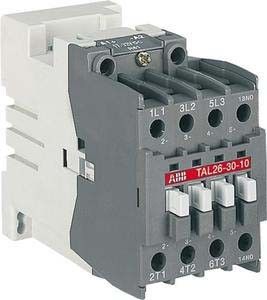

ABB Schütz TAL26-30-01-51
Art.Nr.: 566151
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Schütz TAL26-30-01-51
Hersteller: ABB
Hersteller-Art.Nr.: 1SBL243061R5101
EAN: 3471522320513
Ursprung: Bulgarien
Zolltarif: 85365080
Die 3-poligen TAL26 Schütze werden hauptsächlich zur Steuerung von Drehstrommotoren und im Allgemeinen zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 3-poligen Schütze der Serie TAL... sind in Blockbauweise ausgeführt. - Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, 1 eingebauter Hilfskontakt, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich. - Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis und Weitspannungsbereich. Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden. Die Schütze besitzen eine Bahnzulassung.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 17..32 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 17..32 V |
| Bemessungssteuerspeisespannung Us bei DC | 17..32 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 26 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Bemessungsbetriebsleistung NEMA | 14,914 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | nein |
| Breite | 54 mm |
| Höhe | 90 mm |
| Tiefe | 110,6 mm |
ABB Stotz-Kontakt GmbH
c/o PMA
Eppelheimer Straße 82
69123 Heidelberg
Land: DE
E-Mail: info.stotz@de.abb.com
www.abb.de
