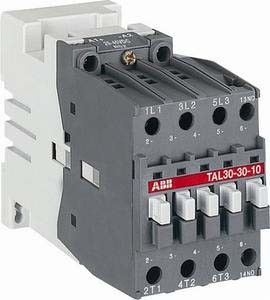

ABB Schütz TAL30-30-10-51
Art.Nr.: 497904
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Schütz TAL30-30-10-51
Hersteller: ABB
Hersteller-Art.Nr.: 1SBL283061R5110
EAN: 3471522323514
Ursprung: Bulgarien
Zolltarif: 85365080
Die 3-poligen TAL30 Schütze werden hauptsächlich zur Steuerung von Drehstrommotoren und im Allgemeinen zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 3-poligen Schütze der Serie AL... sind in Blockbauweise ausgeführt.
- Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, 1 eingebauter Hilfskontakt, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich.
- Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis und Weitspannungsbereich.
Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden.
Die Schütze besitzen eine Bahnzulassung.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 17..32 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 17..32 V |
| Bemessungssteuerspeisespannung Us bei DC | 17..32 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 55 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 32 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
| Bemessungsbetriebsleistung NEMA | 18,6425 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Geeignet für Reiheneinbau | nein |
| Breite | 54 mm |
| Höhe | 90 mm |
| Tiefe | 125,3 mm |
