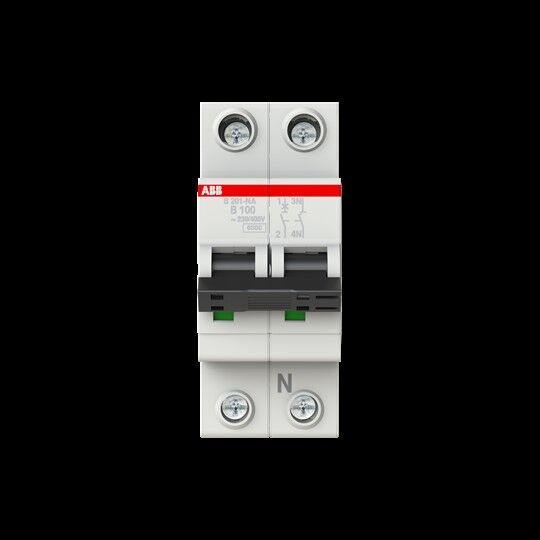

ABB Sicherungsautomat S201-B100NA
Art.Nr.: 1586411
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Sicherungsautomat S201-B100NA
Hersteller: ABB
Hersteller-Art.Nr.: 2CDS251103R0825
EAN: 4016779916615
Ursprung: Deutschland
Zolltarif: 85362090
Die Sicherungsautomaten der Baureihe S 200 80A-100A schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1 und DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 50 mm2 können direkt an das Gerat über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerat wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
| Merkmale: | |
| Einbautiefe | 69 mm |
| Auslösecharakteristik | B |
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstrom | 100 A |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 kA |
| Frequenz | 50..60 Hz |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | ja |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 2 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25..55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 4..35 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5..50 mm² |
| Explosionsgeschützt | nein |
