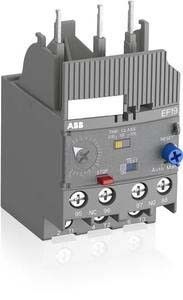

ABB Überlastrelais EF19-1.0
Art.Nr.: 359029
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Überlastrelais EF19-1.0
Hersteller: ABB
Hersteller-Art.Nr.: 1SAX121001R1102
EAN: 4013614403996
Ursprung: China, Volksrepublik
Zolltarif: 85364900
EF19 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind
wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden
direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner).
| Merkmale: | |
| Montageart | Direktanbau |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 0,3..1 A |
| Externe Stromversorgung erforderlich | nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Betriebsspannung bei DC | 690 V |
| Bemessungsschaltstrom | 1 A |
| Auslöseklasse | einstellbar |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Eingang | nein |
| Reset-Funktion Taster | ja |
| Breite | 44,4 mm |
| Höhe | 85 mm |
| Tiefe | 59,3 mm |
