DEHN Fangeinrichtung m. Leitung HVI 23 L6MSR3#819383
Art.Nr.: 553449
Lieferzeit: 7-14 Arbeitstage
Fangeinrichtung m. Leitung HVI 23 L6MSR3#819383
Hersteller: DEHN
Hersteller-Art.Nr.: 819383
EAN: 4013364241961
Ursprung: Deutschland
Zolltarif: 85389099

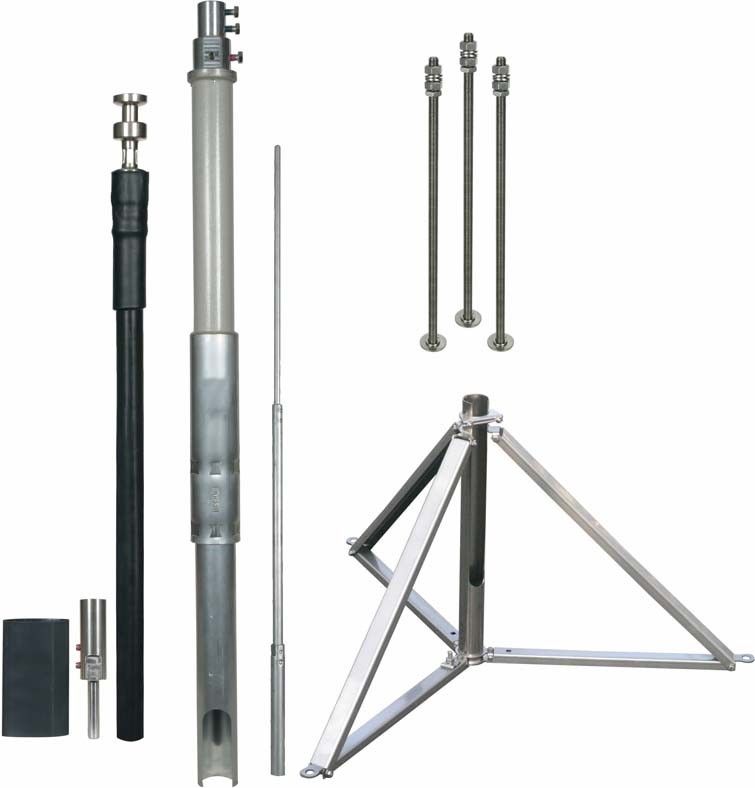

HVI Leitung (Hochspannungsfeste isolierte Ableitung) im Stützrohr, zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI Leitung (grau), mit innenliegendem Endverschluss und PA-Federelement im Stützrohr (Länge 3200 mm) mit Fangstange (D22 /16 / 10 mm Länge 2500 mm), Erdanschlusselement und Dreibeinstativ. Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff).
Merkmale: | |
Leiterdurchmesser | 5 mm |
Leiterquerschnitt | 19 mm² |
Außendurchmesser inkl. Hülle/Beschichtung | 23 mm |
Leiter-Klasse | Kl.1 |
Anzahl der Einzeldrähte | 1 |
Leiter-Material | Kupfer |
Oberflächenschutz | unbehandelt |
Ummantelungswerkstoff | Polyethylen, vernetzt (VPE) |
Farbe | grau |
Werkstoff der Isolation | Polyethylen (PE) |
Max. äquivalenter Trennungsabstand s (in Luft) | 0,75 m |
Max. äquivalenter Trennungsabstand s (feste Baustoffe) | 1,5 m |
Hochspannungsfeste isolierte Ausführung | ja |
Max. Zugbelastung | 950 N |
Geeignet für Ex-Bereich | ja |
Gewicht | 66,6 kg/100 m |
