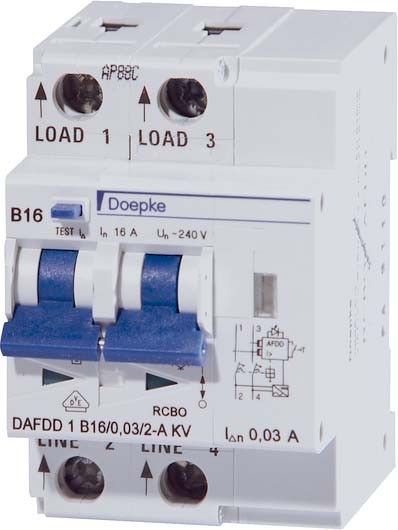

DOEPKE DAFDD1B10/0,03/2-A Brandschutzschalter

Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert. Eigenschaften: Kombigerät mit drei Funktionen
zweipolig
Neutralleiterposition variabel
AFDD nach IEC/EN-62606
RCBO nach IEC/EN-61009
durchgehende Selbstüberwachung der AFD-Unit
netzspannungsunabhängige Auslösung der FI- und LS-Funktionen
Anzeige AFDD-Auslösegrund
Kontaktstellungsanzeige
Fehlerstromausgelöstanzeige
kompakte Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
Zugbügelklemmen mit Hintersteckschutz
tristabile Rastschieber für leichten Ein- und Ausbau
: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung von unten
Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen
Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können.
