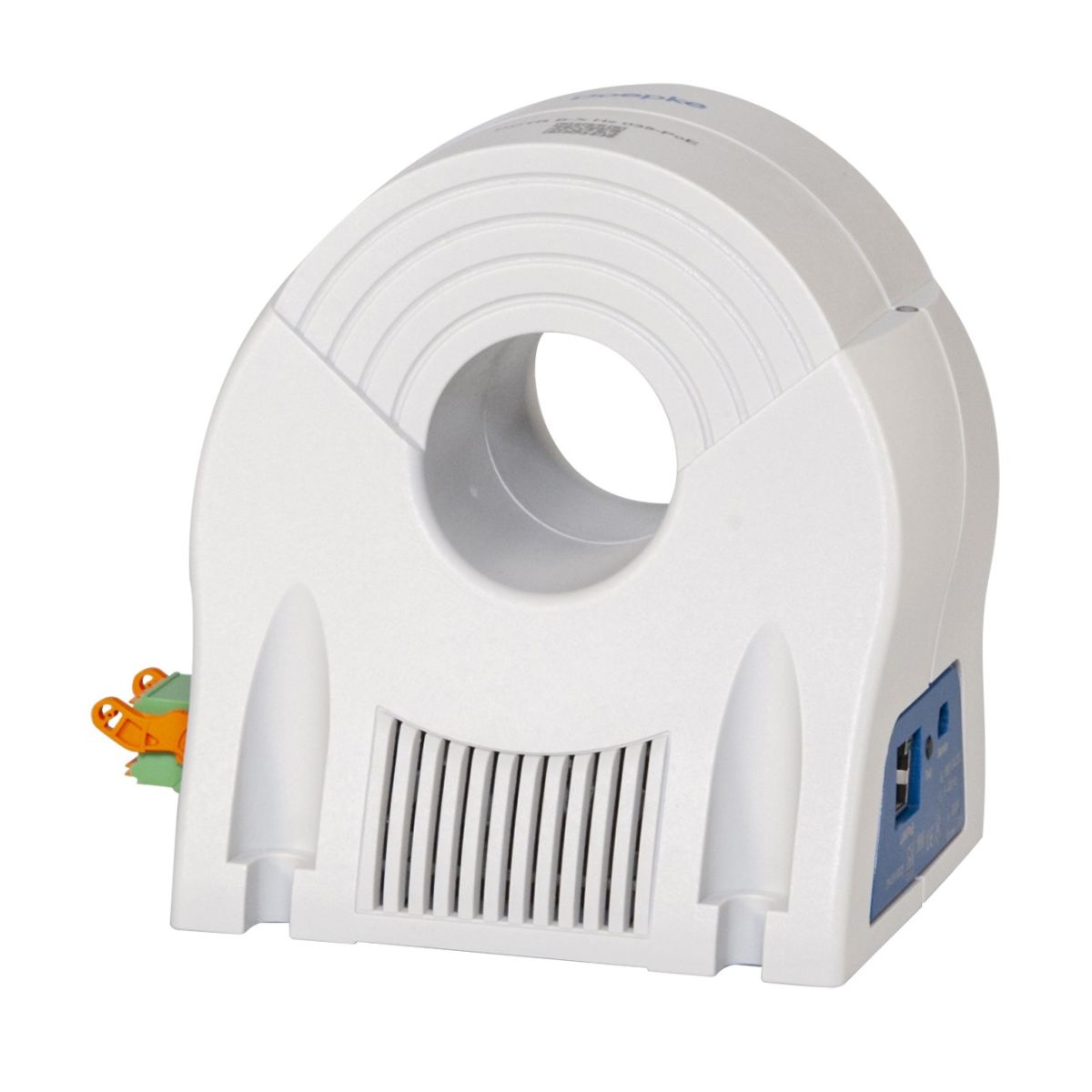

DOEPKE Differenzstrommonitor DCTRB-XHz035-PoE
Art.Nr.: 831612
Lieferzeit: 7-14 Arbeitstage
Differenzstrommonitor DCTRB-XHz035-PoE
Hersteller: DOEPKE
Hersteller-Art.Nr.: 09344937
EAN: 4014712249981
Ursprung: Deutschland
Zolltarif: 90303370
Smarte, allstromsensitive Differenzstrommonitore (Typ B) erfassen zuverlässig Fehler- sowie Differenzströme und melden diese, ohne die Anlage abzuschalten. Die Ethernet-Schnittstelle überträgt die gemessenen Differenzstromwerte per Modbus-TCP-Protokoll. Die smarten Differenzstrommonitore sind unabhängig vom gewählten e.Guard-Level fester Bestandteil des e.Guard-Systems. Eigenschaften: geeignet zur Erfassung von Fehlerströmen des Typs B
überwachter Frequenzbereich 0 Hz 100 kHz
Bemessungsspannung des überwachten Stromkreises bis 690 V
kompaktes, robustes Kunststoffgehäuse
einfache Montage
Konfiguration diverser Einstellungen und Ausgabe der Differenzstromwerte über Ethernet
2 konfigurierbare Alarmrelais mit potenzialfreien Wechslerkontakten
Betriebsspannung per PoE (Power over Ethernet) oder 24 V DC- Direktanschluss
: Die Befestigung erfolgt auf tragfähigen Untergründen bzw. einer Montageplatte mittels der vorhandenen Anschraubpunkte
Einsatzgebiete: Das Überwachungsgerät eignet sich für den Einsatz in Stromversorgungen von Zweckbauten und Industrieanlagen mit TN-S-, TN-C-S-Netzen, IT-Netzen und Gleichstromnetzen, z. B. in Serverräumen von Rechenzentren, in Laboratorien, in der Automobilindustrie und in Zusammenhang mit PV- und USV-Anlagen mit trafolosen Wechselrichtern, Klimaanlagen, Frequenzumrichtern, Schaltnetzteilen, Hochfrequenzstromrichtern, Druckereimaschinen und Verpackungsmaschinen
Geeignet für die Überwachung von DC-Stromkreisen und Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können
Hinweise: Die individuelle Konfiguration erfolgt über die Software DCTR-Manager. Weitere Informationen finden Sie auf www.eguard.de.
Merkmale: | |
Elektrische Ausführung des integrierten Wandlers | Differenzstromwandler |
Mechanische Ausführung des integrierten Wandlers | Durchsteckstromwandler |
Öffnungsdurchmesser | 35 mm |
Schnappbefestigung | nein |
Bemessungsstrom des überwachten Stromkreises | 200 A |
Bemessungsspannung des überwachten Stromkreises | 1000 V |
Bemessungsfrequenz des überwachten Stromkreises fn | 0..400 Hz |
Bemessungsisolationsspannung Ui | 700 V |
Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
Überspannungskategorie | IV |
Funktion | für Wechselstromnetze |
Frequenzselektive Erfassung | nein |
Anzahl der Frequenzbereiche | 7 |
Ansprechdifferenzstrom Idn DC | 0,3..3 A |
Ansprechdifferenzstrom Idn AC | 0,3 A |
Frequenzbereich Ansprechdifferenzstrom fidn Typ A | 0..100000 Hz |
Frequenzbereich Ansprechdifferenzstrom fidn Typ AC | 0..100000 Hz |
Frequenzbereich Ansprechdifferenzstrom fidn Typ B | 0..100000 Hz |
Betriebsart | Standalone |
Betriebsspannung | 24 V |
Schnittstelle Ethernet | ja |
Power over Ethernet (PoE) | 802.3 af (PoE) |
Kommunikationsprotokoll | Modbus |
Schnittstelle 4-20 mA | nein |
Anzahl der Kontakte als Wechsler | 1 |
Ausführung des elektrischen Anschlusses | Steckanschluss |
Verschmutzungsgrad | 2 |
Schutzart (IP) | IP20 |

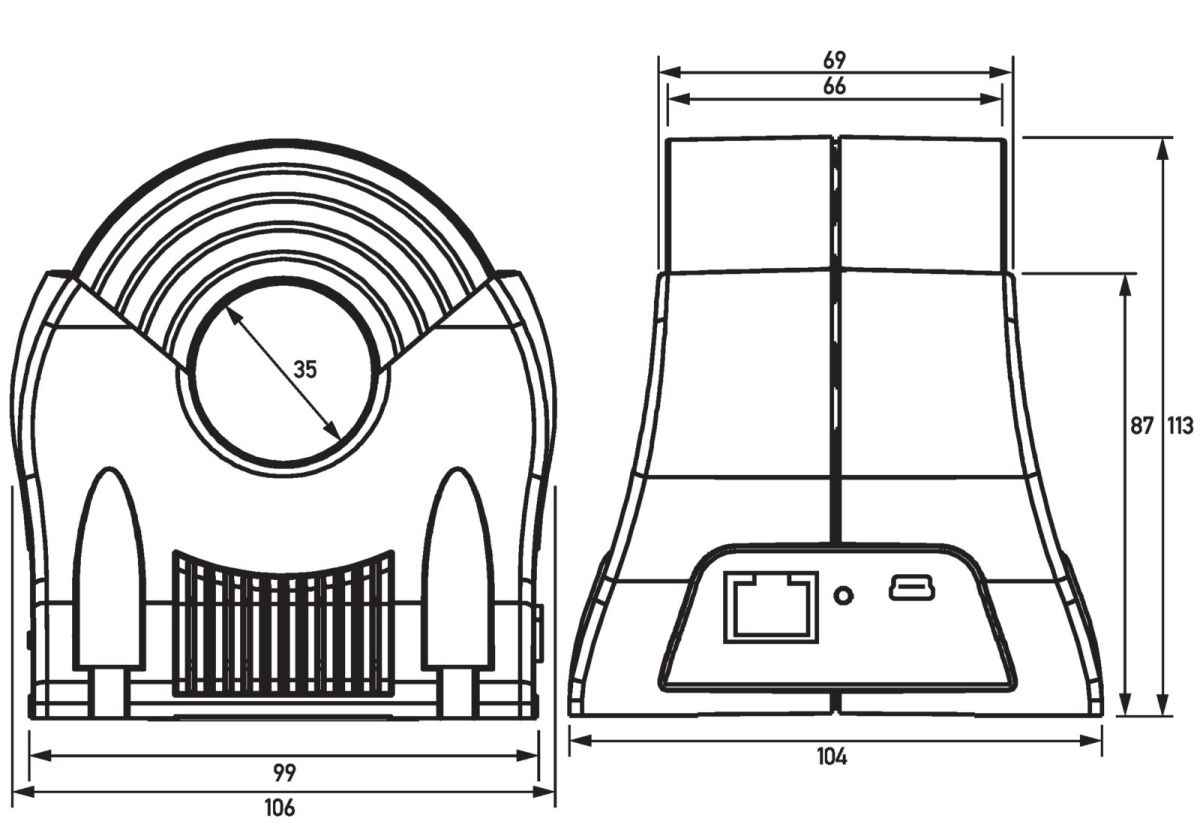

Breite | 99 mm |
Höhe | 113 mm |
Tiefe | 104 mm |
