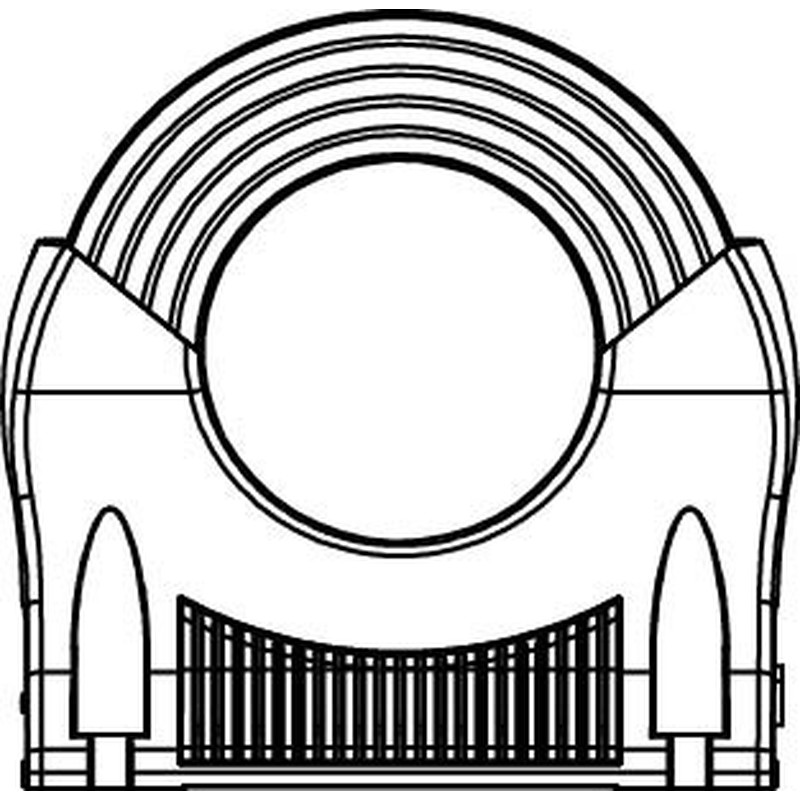

Doepke Differenzstrommonitor DCTRB-XHz070-PoE
1.013,18 €
% UVP 1.392,06 € (Sie sparen 27.22%)
Beschreibung "Differenzstrommonitor DCTRB-XHz070-PoE"
| Elektrische Ausführung des integrierten Wandlers | Differenzstromwandler |
|---|---|
| Mechanische Ausführung des integrierten Wandlers | Durchsteckstromwandler |
| Öffnungsdurchmesser | 70 mm |
| Schnappbefestigung | nein |
| Bemessungsstrom des überwachten Stromkreises | 400 A |
| Bemessungsspannung des überwachten Stromkreises | 690 V |
| Bemessungsfrequenz des überwachten Stromkreises fn | 0..400 Hz |
| Bemessungsisolationsspannung Ui | 1000 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Überspannungskategorie | III |
| Funktion | für Wechselstromnetze |
| Frequenzselektive Erfassung | nein |
| Anzahl der Frequenzbereiche | 8 |
| Ansprechdifferenzstrom Idn DC | 3 A |
| Ansprechdifferenzstrom Idn AC | 30 A |
| Frequenzbereich Ansprechdifferenzstrom fidn Typ A | 0..100000 Hz |
| Frequenzbereich Ansprechdifferenzstrom fidn Typ AC | 0..100000 Hz |
| Frequenzbereich Ansprechdifferenzstrom fidn Typ B | 0..100000 Hz |
| Betriebsart | Standalone |
| Betriebsspannung | 24 V |
| Schnittstelle Ethernet | ja |
| Power over Ethernet (PoE) | 802.3 af (PoE) |
| Kommunikationsprotokoll | Modbus |
| Schnittstelle 4-20 mA | nein |
| Anzahl der Kontakte als Wechsler | 1 |
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Verschmutzungsgrad | 2 |
| Schutzart (IP) | IP20 |
| Breite | 134 mm |
| Höhe | 143 mm |
| Tiefe | 104 mm |
Anmelden
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
26506 Norden
Deutschland
E-Mail: info@doepke.de
https://www.doepke.de
Installationshinweis gemäß § 13 NAV: Bitte beachten Sie, dass Geräte mit einer Nennspannung von 230 V abhängig von ihrer Leistungsaufnahme entweder mit einem Schutzkontaktstecker oder für den Festanschluss (ohne Stecker) geliefert werden. Verfügt das Gerät über einen Festanschluss, muss die Installation durch einen qualifizierten Fachbetrieb erfolgen.
Geräte mit einer Nennspannung von 400 V sind an einen geeigneten Starkstromanschluss anzuschließen und dürfen ausschließlich von einer Elektrofachkraft installiert werden.
Für Geräte mit einer Nennleistung von mehr als 12 kW ist vor der Installation die Zustimmung des zuständigen Netzbetreibers erforderlich. Bitte setzen Sie sich hierzu rechtzeitig mit Ihrem Netzbetreiber oder mit einem im Installateurverzeichnis des Netzbetreibers eingetragenen Installationsunternehmen in Verbindung. Ein solches Unternehmen unterstützt Sie bei der Beantragung und Einholung der notwendigen Genehmigung.
Weitere Artikel vom Hersteller Doepke
Polzahl=4Bemessungsspannung=400 VBemessungsstrom=63 ABemessungsfehlerstrom=0,3 ABemessungsisolationsspannung Ui=400 VBemessungsstoßspannungsfestigkeit Uimp=4 kVVerlustleistung=10,6 WMontageart=DIN-SchieneFehlerstrom-Typ=B+Selektiver-Typ=neinKurzzeitverzögerter Typ=jaKurzschlussfestigkeit (Icw)=6 kAStoßstromfestigkeit=3 kASpannungsart=ACMit Verriegelungsvorrichtung=jaFrequenz=50 HzZusatzeinrichtungen möglich=jaSchutzart (IP)=IP20Breite in Teilungseinheiten=4Einbautiefe=69 mmUmgebungstemperatur während des Betriebs=-25..40 °CVerschmutzungsgrad=2Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm²RAL-Nummer (ähnlich)=7035Explosionsgeschützt=nein

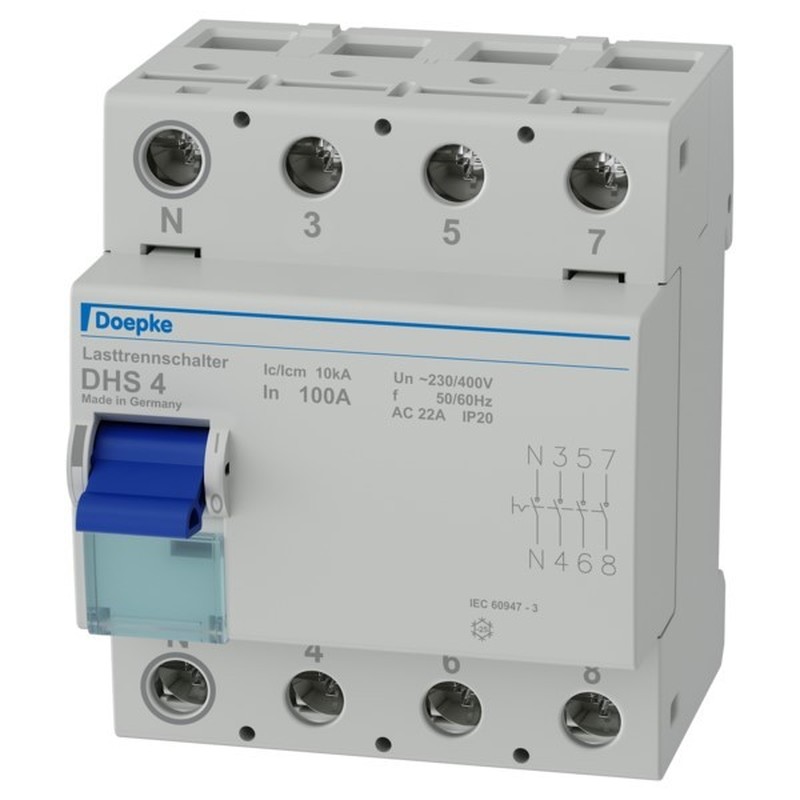

Ausführung als Hauptschalter=neinAusführung als Wartungs-/Reparaturschalter=neinAusführung als Sicherheitsschalter=neinAusführung als NOT-AUS-Einrichtung=neinAusführung als Wendeschalter=neinAnzahl der Schalter=1Max. Bemessungsbetriebsspannung Ue bei AC=400 VBemessungsbetriebsspannung=230..400 VBemessungsdauerstrom Iu=100 ABemessungsdauerstrom bei AC-23, 400 V=0 ABemessungsdauerstrom bei AC-21, 400 V=100 ABemessungsbetriebsleistung bei AC-3, 400 V=0 kWBemessungskurzzeitstromfestigkeit Icw=10 kASchaltleistung bei 400 V=47,1 kWBedingter Bemessungskurzschlussstrom Iq=10 kAPolzahl=4Motorantrieb optional=neinMotorantrieb integriert=neinSpannungsauslöser optional=neinGerätebauart=Komplettgerät im GehäuseGeeignet für Bodenbefestigung=neinGeeignet für Frontbefestigung 4-Loch=neinGeeignet für Frontbefestigung Zentral=neinGeeignet für Verteilereinbau=jaGeeignet für Zwischenbau=neinFarbe des Betätigungselements=sonstigeAusführung des Betätigungselements=KipphebelVerriegelbar=jaAnschlussart Hauptstromkreis=SchraubanschlussMit vormontierter Verkabelung=neinSchutzart (IP), frontseitig=IP20Schutzart (NEMA)=1Breite=72 mmHöhe=85 mmTiefe=75 mmBreite in Teilungseinheiten=4
Geeignet für Trinkwasser=neinGeeignet für Regenwasser=jaGeeignet für Kühlwasser=jaGeeignet für Fäkalien=neinGeeignet für Haushaltsabwasser=neinGeeignet für Kondenswasser=jaGeeignet für Glykol=jaMessbereich=0 mmAblesbar=neinMit Display=neinSchaltdifferenz einstellbar=neinDifferenzbereich/Schalthysterese=0 mmEintauchtiefe=0 mmMontage vertikal=neinMontage horizontal=jaAusführung Aufnehmer/Fühler=sonstigeMontageart=oberhalb des Schachts hängendMaterial Schwimmer=KunststoffAnschluss=sonstigeMax. Spannung der Kontakte=250 VMax. Kontaktbelastung=10 AMax. Mediumtemperatur (Dauerbetrieb)=50 °CMin. spezifische Masse Flüssigkeit=970 kg/m³Max. Arbeitsdruck=1 barSchutzart (IP)=IP68Schutzart (NEMA)=6PExplosionsgeschützt=nein
Bemessungsbetriebsspannung=400 VBemessungsbetriebsstrom=20 AGebrauchskategorie nach EN IEC 60947-4-1=AC-3Bemessungsbetätigungsspannung=230 VSpannungsart der Betriebsspannung=ACSpannungsart der Betätigungsspannung=ACAnzahl der Kontakte als Schließer=2Max. Glühlampenlast=2160 WMax. Leuchtstofflampenlast=935 VAMax. Leuchtstofflampenlast (Duo-Schaltung)=2320 VAMax. Leuchtstofflampenlast (parallel kompensiert)=1020 VASchieber für Handschaltung=neinBreite in Teilungseinheiten=1Einbautiefe=60 mmZusatzeinrichtungen möglich=neinMit Tag-/Nachtfunktion=neinBrummfrei=neinSchutzart (IP)=IP20

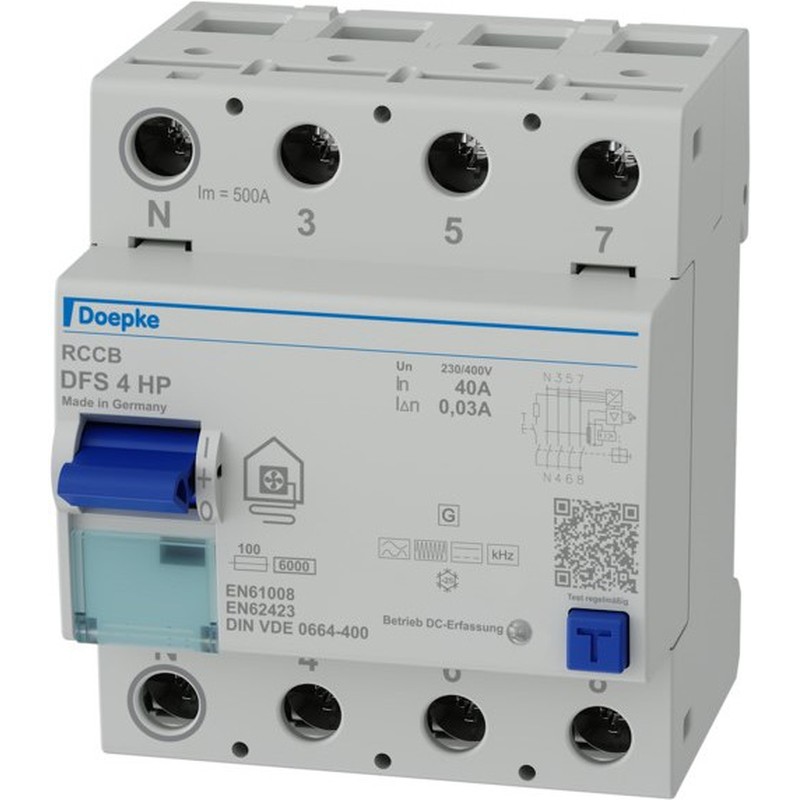

Polzahl=4Bemessungsspannung=400 VBemessungsstrom=40 ABemessungsfehlerstrom=0,03 ABemessungsisolationsspannung Ui=400 VBemessungsstoßspannungsfestigkeit Uimp=4 kVVerlustleistung=5,2 WMontageart=DIN-SchieneFehlerstrom-Typ=B+Selektiver-Typ=neinKurzzeitverzögerter Typ=jaKurzschlussfestigkeit (Icw)=6 kAStoßstromfestigkeit=3 kASpannungsart=ACMit Verriegelungsvorrichtung=jaFrequenz=50 HzZusatzeinrichtungen möglich=jaSchutzart (IP)=IP20Breite in Teilungseinheiten=4Einbautiefe=69 mmUmgebungstemperatur während des Betriebs=-25..40 °CVerschmutzungsgrad=2Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm²RAL-Nummer (ähnlich)=7035Explosionsgeschützt=nein
Polzahl (gesamt)=4Anzahl der abgesicherten Pole=3Bemessungsspannung=400 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=25 ABemessungsfehlerstrom=0,03 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=15,1 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=BMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=4,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²
Polzahl (gesamt)=4Anzahl der abgesicherten Pole=3Bemessungsspannung=400 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=16 ABemessungsfehlerstrom=0,3 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=9,1 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=BMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=4,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²

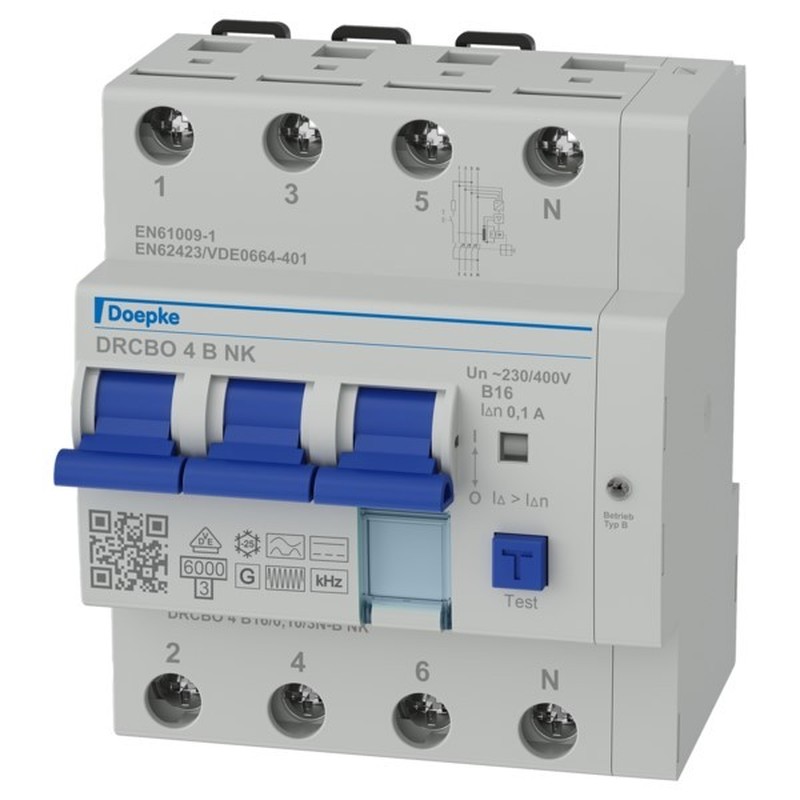

Polzahl (gesamt)=4Anzahl der abgesicherten Pole=3Bemessungsspannung=400 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=16 ABemessungsfehlerstrom=0,1 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=9,1 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=BMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=4,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²
Bemessungsbetriebsspannung=400 VBemessungsbetriebsstrom=20 AGebrauchskategorie nach EN IEC 60947-4-1=AC-3Bemessungsbetätigungsspannung=24 VSpannungsart der Betriebsspannung=ACSpannungsart der Betätigungsspannung=ACAnzahl der Kontakte als Schließer=1Anzahl der Kontakte als Öffner=1Max. Glühlampenlast=2160 WMax. Leuchtstofflampenlast=935 VAMax. Leuchtstofflampenlast (Duo-Schaltung)=2320 VAMax. Leuchtstofflampenlast (parallel kompensiert)=1020 VASchieber für Handschaltung=neinBreite in Teilungseinheiten=1Einbautiefe=60 mmZusatzeinrichtungen möglich=neinMit Tag-/Nachtfunktion=neinBrummfrei=neinSchutzart (IP)=IP20

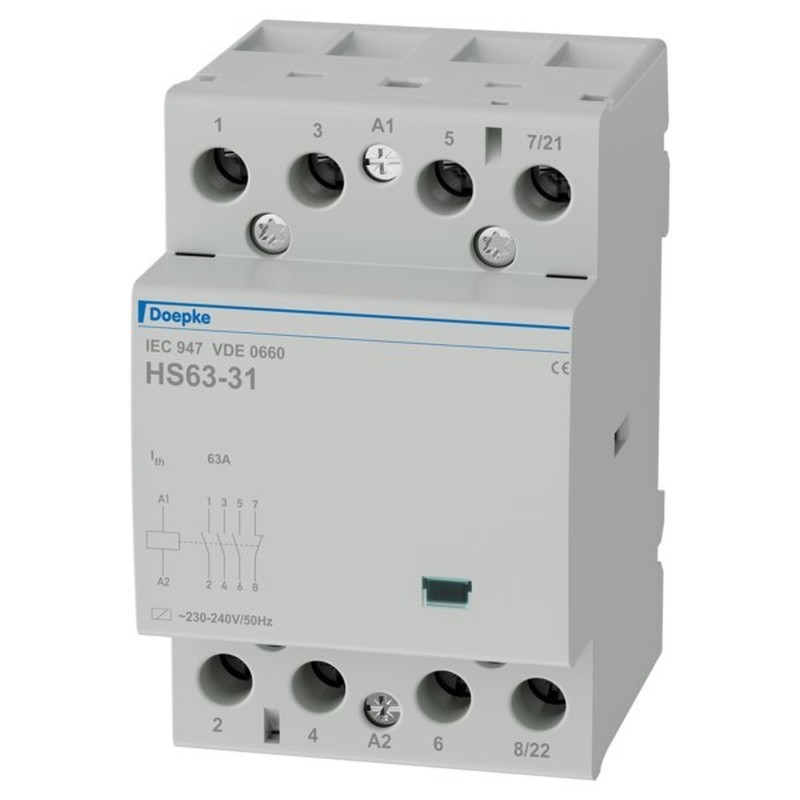

Bemessungsbetriebsspannung=400 VBemessungsbetriebsstrom=63 AGebrauchskategorie nach EN IEC 60947-4-1=AC-3Bemessungsbetätigungsspannung=230 VSpannungsart der Betriebsspannung=ACSpannungsart der Betätigungsspannung=ACAnzahl der Kontakte als Schließer=3Anzahl der Kontakte als Öffner=1Max. Glühlampenlast=8000 WMax. Leuchtstofflampenlast=5100 VAMax. Leuchtstofflampenlast (Duo-Schaltung)=8120 VAMax. Leuchtstofflampenlast (parallel kompensiert)=3740 VASchieber für Handschaltung=neinBreite in Teilungseinheiten=3Einbautiefe=60 mmZusatzeinrichtungen möglich=jaMit Tag-/Nachtfunktion=neinBrummfrei=neinSchutzart (IP)=IP20
