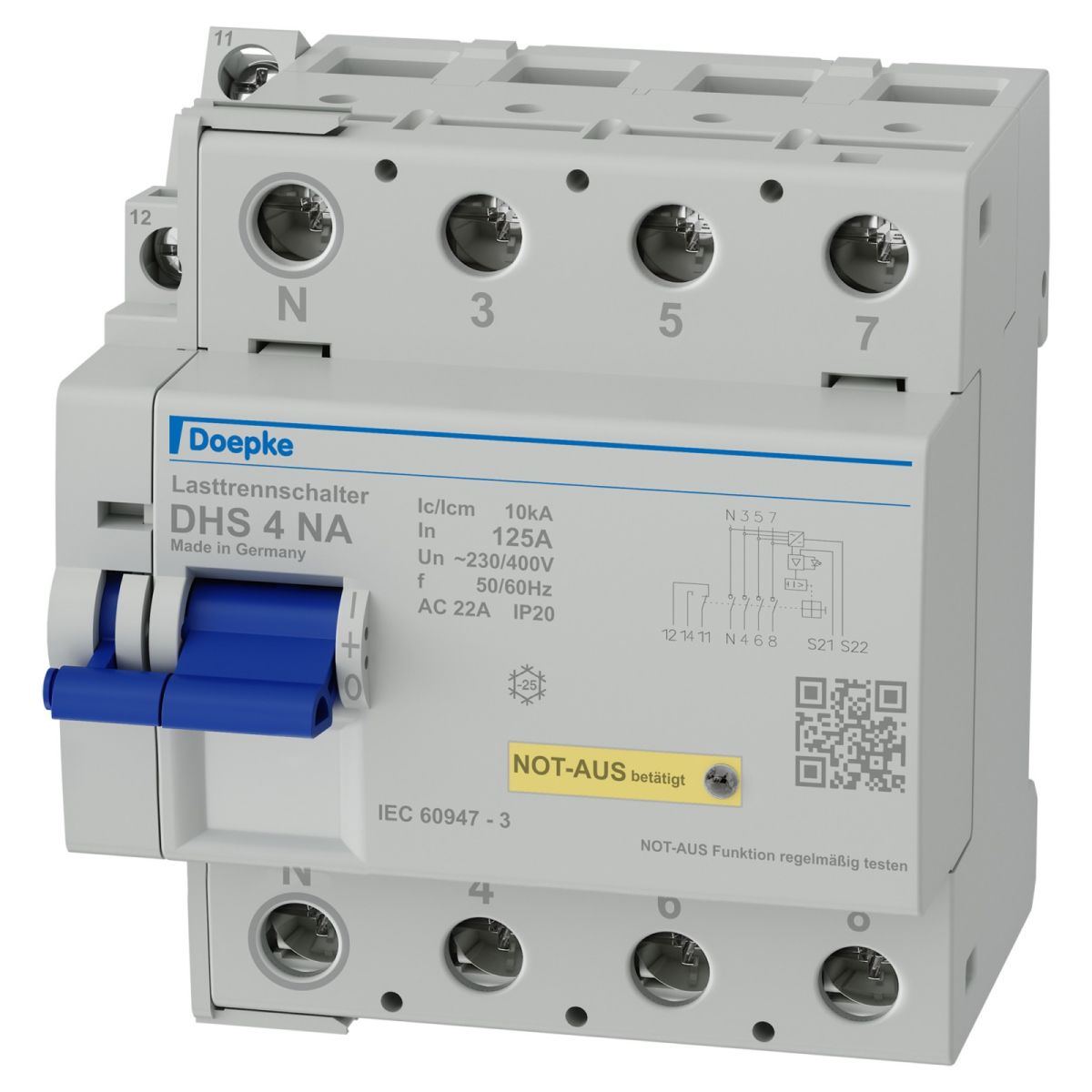

DOEPKE Lasttrennschalter DHS 4-125 NA
Art.Nr.: 816286
Lieferzeit: 7-14 Arbeitstage
Lasttrennschalter DHS 4-125 NA
Hersteller: DOEPKE
Hersteller-Art.Nr.: 09900012
EAN: 4014712236547
Ursprung: Deutschland
Zolltarif: 85365080
Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit NOT-AUS-Funktion ermöglichen den Anschluss einer NOT-AUS-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert. Eigenschaften: mit NOT-AUS-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen
Überwachung der NOT-AUS-Funktion auf Drahtbruch und Anzeige durch eine LED
hohe Kurzschlussfestigkeit und hohes Schaltvermögen
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschienen
Schaltstellungsanzeige
: Schnellbefestigung auf Tragschiene
Einspeisung von oben
Einbaulage beliebig
Einsatzgebiete: besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw
Hinweise: Gemäß EN 60947-3 werden in der Praxis Lastschalter, Trennschalter und Lasttrennschalter als Hauptschalter eingesetzt. Der Lastschalter muss Ströme unter Betriebsbedingungen im Stromkreis (einschließlich einer festgelegten betriebsmäßigen Überlast) einschalten, führen und ausschalten. In ausgeschalteter Stellung ist hierbei keine Trennfunktion erforderlich. Ein Lastschalter ist daher für eine sichere Trennung im Sinne der internationalen Errichtungsvorschriften nicht geeignet. Trennschalter müssen in ausgeschalteter Stellung die entsprechenden Anforderungen an eine Trennfunktion erfüllen, jedoch brauchen im Betriebsfall nur Ströme vernachlässigbarer Größe geschaltet werden. Die Kombination beider Ausführungen ist der Lasttrennschalter. der beide Eigenschaften in sich vereint und somit universell für gefahrloses Freischalten elektrischer Anlagen einsetzbar ist.
Merkmale: | |
Ausführung als Hauptschalter | nein |
Ausführung als Wartungs-/Reparaturschalter | nein |
Ausführung als Sicherheitsschalter | nein |
Ausführung als NOT-AUS-Einrichtung | ja |
Ausführung als Wendeschalter | nein |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 440 V |
Bemessungsbetriebsspannung | 230..440 V |
Bemessungsdauerstrom Iu | 125 A |
Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
Bemessungskurzzeitstromfestigkeit Icw | 10 kA |
Schaltleistung bei 400 V | 58,9 kW |
Bedingter Bemessungskurzschlussstrom Iq | 10 kA |
Polzahl | 4 |
Anzahl der Hilfskontakte als Wechsler | 1 |
Motorantrieb optional | nein |
Motorantrieb integriert | nein |
Spannungsauslöser optional | nein |
Gerätebauart | Komplettgerät im Gehäuse |
Geeignet für Bodenbefestigung | nein |
Geeignet für Frontbefestigung 4-Loch | nein |
Geeignet für Frontbefestigung Zentral | nein |
Geeignet für Verteilereinbau | ja |
Geeignet für Zwischenbau | nein |
Farbe des Betätigungselements | sonstige |
Ausführung des Betätigungselements | Kipphebel |
Verriegelbar | ja |
Anschlussart Hauptstromkreis | Schraubanschluss |
Schutzart (IP), frontseitig | IP20 |
Schutzart (NEMA) | 1 |
