DOEPKE Phasenschiene BG12 TE-1/N/S-10
Art.Nr.: 551830
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

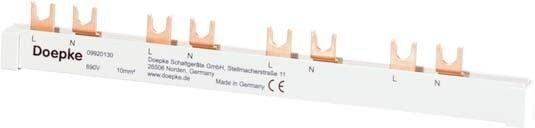

Phasenschiene BG12 TE-1/N/S-10
Hersteller: DOEPKE
Hersteller-Art.Nr.: 09920130
EAN: 4014712239500
Ursprung: Deutschland
Zolltarif: 85369095
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Bei den Sammelschienen für Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen. Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten. Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her. Eigenschaften: einsetzbar zur Verbindung von Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter. AFDD) der Baureihe DAFDD 1
wahlweise ablängbar
hohe Zeitersparnis bei der Verdrahtung
: Die Schienen werden in die unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit DAFDD 1 in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt.
| Merkmale: | |
| Anzahl der Phasen | 1 |
| Polzahl | 2 |
| Geeignet für Anzahl Geräte | 4 |
| Teilungsmaß | 17,8 mm |
| Querschnitt | 10 mm² |
| Länge | 202 mm |
| Zuschneidbar | nein |
| Breite in Teilungseinheiten | 12 |
| Bemessungsdauerstrom Iu | 63 A |
| Ausführung des elektrischen Anschlusses | Gabel |
| Isoliert | nein |
| Bemessungsstoßspannung | 4,5 kV |
| Bedingter Bemessungskurzschlussstrom Iq | 15 kA |
| Max. Bemessungsbetriebsspannung Ue | 500 V |
| Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
| Geeignet für Geräte mit N-Leiter | ja |
| Geeignet für Geräte mit Hilfsschalter | nein |
| Farbe | grau |
