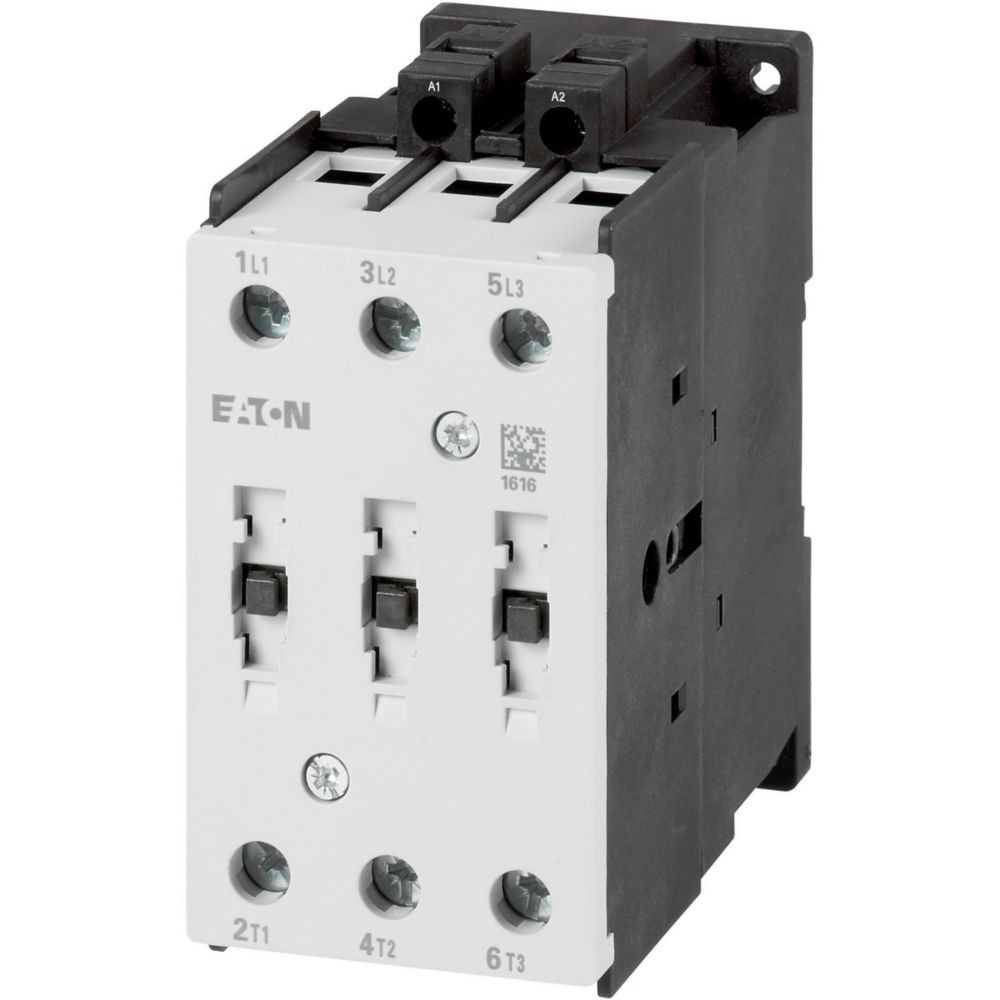

EATON Leistungsschütz 3polig DILMT50(23#191001
Art.Nr.: 1352807
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Leistungsschütz 3polig DILMT50(23#191001
Hersteller: EATON
Hersteller-Art.Nr.: 191001
EAN: 4015081912247
Ursprung: China, Volksrepublik
Zolltarif: 85364900
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 70 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, kombinierbar mit Hilfsschalter: DILT-XHI01(10), DILMT95-XHI11-SR, Stromart AC/DC: Wechselstrombetätigung
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 24..690 V |
| Betriebsspannung bei AC 60 Hz | 24..690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 70 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 50 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 0 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 0 kW |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Geeignet für Reiheneinbau | nein |
| Breite | 55 mm |
| Höhe | 103,6 mm |
| Tiefe | 108,1 mm |
