EATON Leistungsschütz DILM250 #274190

Art.Nr.: 583576

Mehr von EATON

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

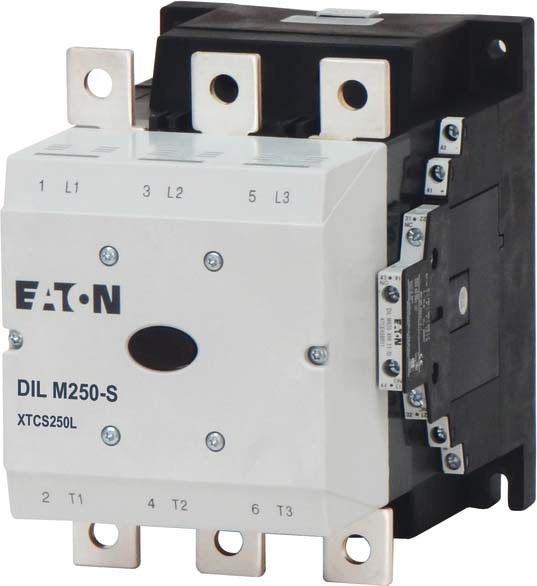

Leistungsschütz DILM250 #274190

Hersteller: EATON

Hersteller-Art.Nr.: 274190

EAN: 4015082741907

Ursprung: Rumänien

Zolltarif: 85364900

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 250 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 430 A, gekapselt: Ith= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 875 A, gekapselt: Ith= 750 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 170 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 62 kW, 380 V 400 V: P= 110 kW, 660 V 690 V: P= 137 kW, kombinierbar mit Hilfsschalter: DILM820-XHI , Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechselstrombetätigung

Merkmale:
Bemessungssteuerspeisespannung Us bei AC 50 Hz	220..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	220..240 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	220..240 V
Betriebsspannung bei AC 60 Hz	220..240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	429 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	250 A
Bemessungsbetriebsleistung bei AC-3, 400 V	132 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	200 A
Bemessungsbetriebsleistung bei AC-4, 400 V	110 kW
Bemessungsbetriebsleistung NEMA	149 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	140 mm
Höhe	189 mm
Tiefe	208 mm
